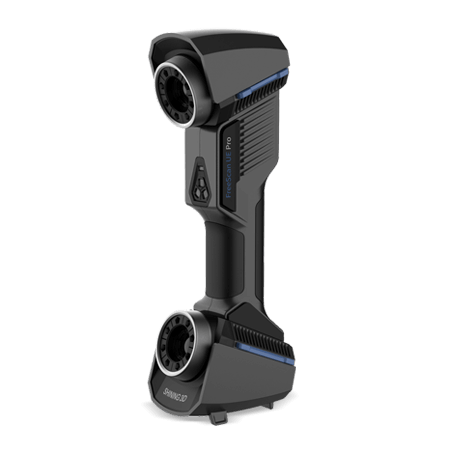

FreeScan UE Pro
Lo scanner 3D portatile che integra
tecnologia laser e fotogrammetria
FreeScan Ue Pro è un nuovo scanner 3D laser portatile di Shining 3D. Si tratta della nuova versione della serie FreeScan UE. Ecco i suoi punti di forza!
- Alto grado di accuratezza fino a 0.02mm
- Controllo di precisione globale
- Molteplici modalità di scansione
- Ampia gamma di adattamenti di materiali
- Camere ad alta risoluzione (3. 2MP)
- Facilità d’uso

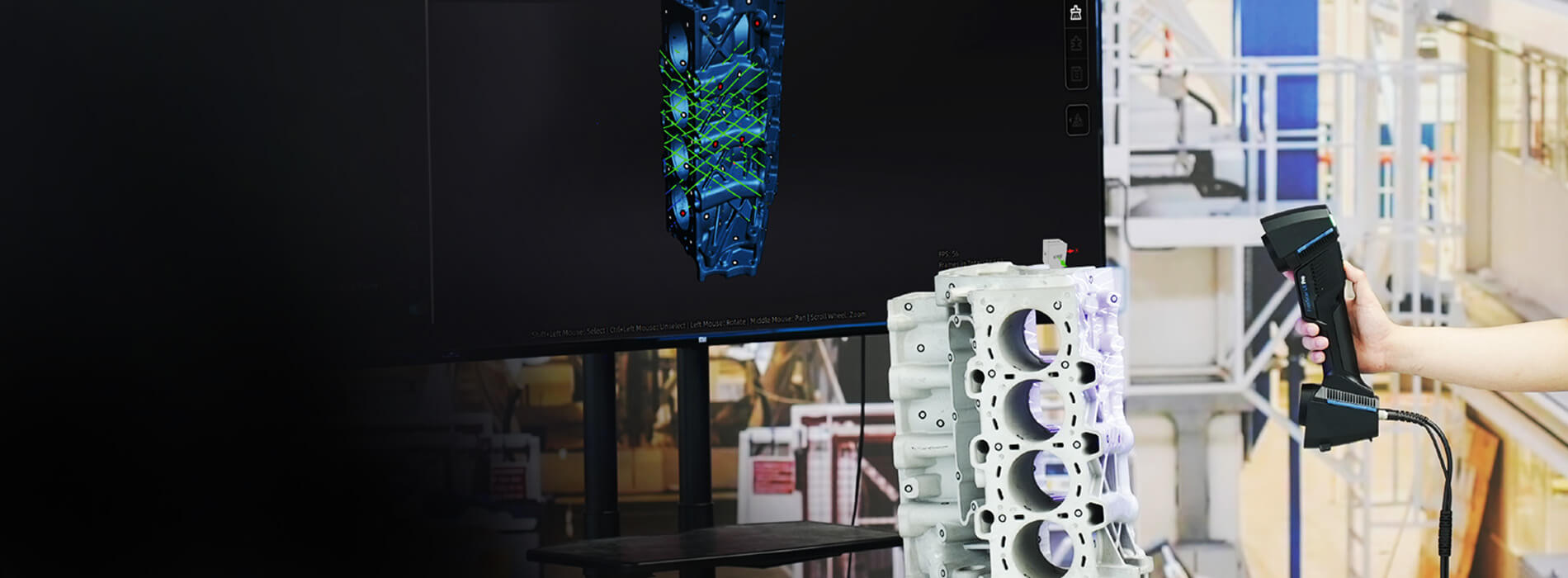

Scansione ad alta precisione per oggetti da piccoli a grandi dimensioni
Grazie alla fotogrammetria integrata, FreeScan UE Pro garantisce un’elevata accuratezza e una cattura dei dettagli eccezionale, adattandosi perfettamente a oggetti di qualsiasi dimensione, dai più piccoli ai più grandi. Ideale per molteplici applicazioni industriali, offre prestazioni affidabili anche in ambienti esterni, assicurando risultati precisi e costanti in ogni condizione.
Precisione e accuratezza
senza compromessi
Per il controllo qualità, l’ispezione e il reverse engineering, la precisione fino a 0,02 mm* garantisce risultati costanti, affidabili e altamente ripetibili anche nelle applicazioni più esigenti.
*La precisione è valutata secondo gli standard VDI/VDE 2634 e ISO 10360. Gli errori di distanza tra sfere vengono misurati utilizzando artefatti di lunghezza tracciabili e marcatori, in diverse posizioni e orientamenti all’interno del volume di lavoro. Le prove vengono eseguite in laboratorio certificato ISO/IEC 17025, in condizioni ambientali controllate: temperatura mantenuta a 20 ± 0,5 °C e umidità relativa tra il 40% e il 60%.

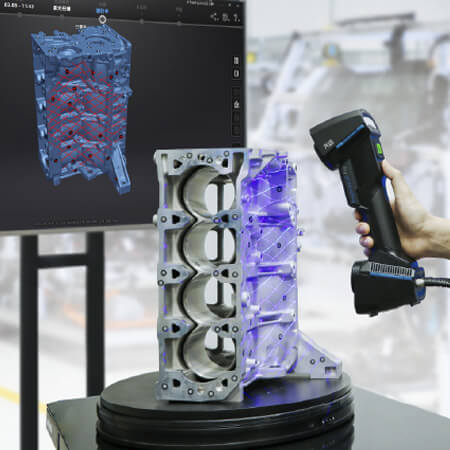

Video Fotogrammetria (VPG)
FreeScan UE Pro integra la tecnologia brevettata di video fotogrammetria (VPG) di SHINING 3D, che elimina la necessità di marcatori codificati e semplifica notevolmente il processo di configurazione.
Questa innovazione garantisce un’accuratezza volumetrica costante e affidabile, ottimizzando i flussi di lavoro e rendendo più efficiente la scansione di oggetti di grandi dimensioni. Ideale per applicazioni industriali avanzate, controllo qualità e reverse engineering.

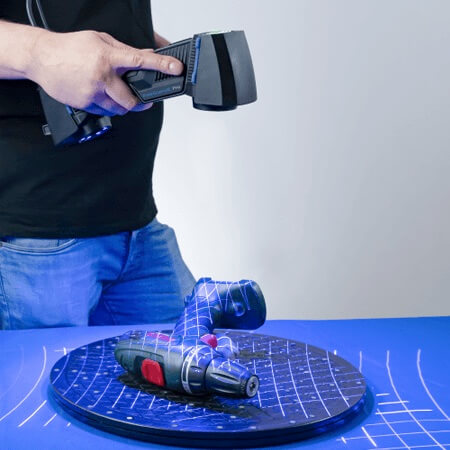

Dettagli raffinati e ricchi
Dotato di telecamere ad alta risoluzione da 3,2 Megapixel e di 7 linee laser parallele, il FreeScan UE Pro facilita la scansione dettagliata degli oggetti, assicurando il ripristino accurato dei dettagli più fini..
Shining 3D Kit Marker Serie FreeScan
Sfere magnetiche per un’impostazione rapida e un facile posizionamento, perfette per gli scanner 3D laser portatili con flussi di lavoro di scansione fluidi.
3 MODALITÀ DI SCANSIONE
Scansione AD alta velocità
26 linee laser
FOV di 600×550 mm per una rapida scansione 3D
Scansione dettagliata
7 linee laser
Fotocamere di livello industriale da 3,2 MP per acquisire dettagli eccezionali
Scansione di fori profondi
1 linea laser singola
Angolo di ripresa ottimizzato per tasche e fori
Sei interessato a FREESCAN UE PRO?
V-GER è rivenditore autorizzato dello scanner 3D FreeScan UE Pro di Shining 3D.
Contattaci subito per richiedere una demo gratuita.
Lo scanner 3D FreeScan UE Pro è in vendita anche sul portale MePA dedicato agli acquisti per le scuole, le università e le pubbliche amministrazioni.
settori di applicazione
REVERSE ENGINEERING
Ricostruire un progetto CAD da una scansione 3D accurata per applicazioni industriali e per la manifattura
METROLOGIA
Misurare e verificare la conformità di un prodotto alle specifiche tramite confronto tra scansione 3D e progetto CAD
AUTOMOTIVE
Per modellazione 3D di parti di automobili
PROGETTAZIONE
Per il reverse engineering di componenti industriali e meccanici
software
Il software di scansione FreeScan è la piattaforma software integrata negli scanner 3D per metrologia di Shining 3D della serie FreeScan, che permette la scansione 3D, l’allineamento e la visualizzazione dei dati acquisiti in tempo reale, la calibrazione ottica e la eventuale calibrazione di movimentazioni meccaniche.
Durante e alla fine della scansione 3D è possibile effettuare una preliminare elaborazione dei dati 3D per poi esportarli in file di tutti i formati standard, per successive lavorazioni di reverse engineering, ispezione 3D, controllo di qualità, modellazione 3D, ecc.
Specifiche tecniche
| Modello del prodotto | FreeScan UE Pro | |
|---|---|---|
| Modalità di scansione | Scansione a lame laser multiple, scansione a singola lama laser | Scansione fine |
| Sorgente di luce | 26 lame laser + lame laser singola | 5 lame laser parallele |
| Accuratezza scansione | 0.0.2 mm | |
| Massima velocità di scansione | 1,390,000 punti | |
| Distanza operativa | 300 mm | 200 mm |
| Profondità di scansione | 170 mm – 680 mm | |
| Massimo raggio di scansione | 600 mm x 550 mm | |
| Fotogrammetria | Fotogrammetria binoculare integrata | |
| Categoria leggera | Classe 2M (sicurezza occhi) | |
| Modalità di trasmissione | USB 3.0 | |
| Volume | 298 mm x 103.5 mm x 74.5 mm | |
| Peso | 840 g | |
| Alimentazione | 12V, 5.0 A. | |
| Temperatura di funzionamento | -20° ~ 40° C | |
| Umidità di funzionamento | 10 ~ 90% | |
| Certificazioni | CE, FCC, ROHS, WEEE, KC | |
| Temperatura Operativa min/max | da 0 a 40 °C | |
| Configurazione consigliata del computer | Win10; 64 bit; Scheda Grafica: Nvdia RTX 2060 o superiore, Memoria GPU: >= 6GB; Processore: Intel Core i7-9750; RAM: >= 32GB | |
Precisione Volumetrica 0.02+0.03 mm/m (modalità standard); 0.02+0.015 mm/m (modalità di controllo globale degli errori)
Esempi di scansione 3d
Esempio di scansione 3D di una sella di moto.
Esempio di scansione 3D di una biella
Esempio di scansione 3D di un pistone
