FreeScan Trio

Precisione e accuratezza fino a 0,02 mm

FreeScan Trio raggiunge un’accuratezza fino a 0,02 mm con l’utilizzo di marker, offrendo un’elevata affidabilità nell’acquisizione della geometria per applicazioni di controllo dimensionale, ispezione e reverse engineering.

L’accuratezza è valutata secondo la norma VDI/VDE 2634, attraverso la misurazione dell’errore di distanza tra sfere mediante artefatti e marcatori di lunghezza tracciabili, acquisiti in diverse posizioni e orientamenti all’interno del volume di lavoro. I test vengono eseguiti in un laboratorio di precisione certificato ISO/IEC 17025, con temperatura controllata a 20 ± 0,5 °C e umidità relativa del 40–60%.

Acquisizione dei dettagli fino a 0,01 mm

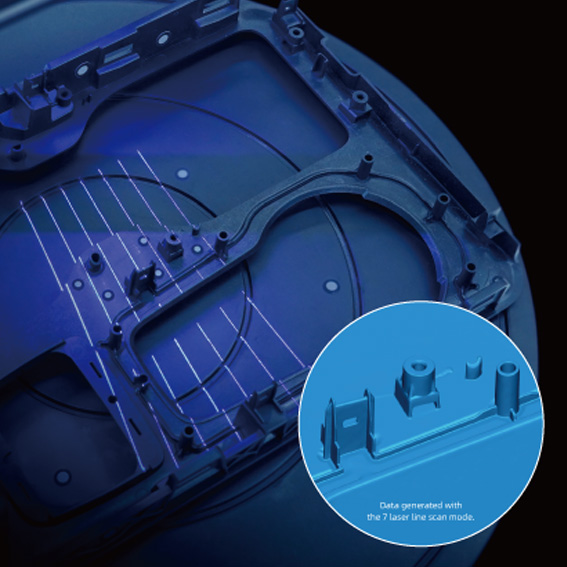

Nella modalità con 7 linee laser parallele, le tre fotocamere da 5 megapixel di FreeScan Trio consentono di acquisire dettagli con una risoluzione fino a 0,01 mm, per una ricostruzione 3D accurata anche delle geometrie più complesse e dei particolari di piccole dimensioni.

Fotogrammetria video (VPG)
per la precisione volumetrica

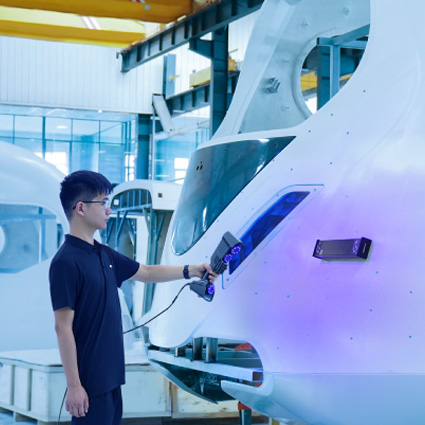

FreeScan Trio integra la tecnologia Video Photogrammetry (VPG), che consente di migliorare l’accuratezza volumetrica della scansione fino a 0,02 mm + 0,015 mm/m. L’acquisizione della fotogrammetria richiede il posizionamento di marcatori e di una barra di scala magnetica, utilizzati dal sistema per determinare con precisione la posizione spaziale del componente e mantenere l’accuratezza anche su volumi di scansione estesi.
