FreeScan Trak Nova Series
Sistema di scansione 3D e tracciamento dinamico per il controllo dimensionale
FreeScan Trak Nova è il nuovo Sistema di Tracciamento e Scansione Dinamica Wireless Multifunzione – Compatto nelle Dimensioni, Potente nelle Prestazioni per Metrologia
- Sistema di Scansione Tutto-in-Uno
- Copertura su larga scala per acquisizioni rapide e dettagliate
- Scansione ultra veloce per massima efficienza 100% wireless, senza vincoli di cavi
- Accuratezza certificata, affidabilità garantita
- Video Fotogrammetria Integrata brevettata (VPG) per dettagli ottimali
- Accuratezza certificata (VDI/VDE 2634 e ISO 10360)

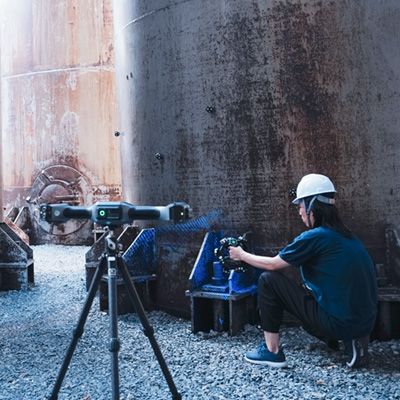

Scansione 3D dinamica con tracciamento
in tempo reale
Il tracciamento dinamico in tempo reale consente di acquisire rapidamente geometrie e dettagli senza marker, anche durante il movimento dello scanner. Il design compatto e wireless facilita la scansione in spazi ristretti e aree difficili da raggiungere, combinando libertà di movimento, rapidità di acquisizione e precisione.
Sistema Flessibile e Modulabile
Il FreeScan Trak Nova è dotato di uno scanner portatile separabile, che offre una versatilità senza pari. Il tracker FreeScan UE Nova funge anche da scanner laser portatile con il più ampio FOV sul mercato, garantendo efficienza e flessibilità in ogni applicazione.
- Ampia area di scansione: FOV fino a 2,6 × 2,2 m
- Elevata velocità di scansione 3D
- Accuratezza verificata: test eseguiti presso il laboratorio di accuratezza accreditato ISO 17025, secondo VDI/VDE 2634 Parte 3 e ISO 10360
Fotogrammetria video (VPG)
La serie FreeScan Trak Nova integra la tecnologia brevettata Video Photogrammetry (VPG) di SHINING 3D, che elimina la necessità di utilizzare marker codificati.
La tecnologia combina la fotogrammetria con un’asta di calibrazione, consentendo di verificare il tracciamento in tempo reale attraverso l’acquisizione video. Questo garantisce una precisione volumetrica costante e semplifica la configurazione del sistema, rendendo più efficiente la scansione 3D di oggetti e componenti di grandi dimensioni.
Progettato per aumentare la produttività
FreeScan Trak Nova+ raggiunge una velocità di scansione fino a 7.600.000 punti al secondo, consentendo di acquisire rapidamente dati 3D ad alta qualità senza rinunciare alla definizione dei dettagli.
L’elevata velocità di acquisizione permette di ridurre i tempi di scansione e rendere più efficiente il workflow di scansione 3D industriale, anche su componenti di grandi dimensioni e geometrie complesse.
Scansione wireless ed elaborazione integrata
Moduli wireless integrati
I moduli wireless integrati offrono maggiore libertà di movimento durante la scansione 3D di oggetti di grandi dimensioni e in spazi ristretti, eliminando i vincoli legati a cavi e dispositivi esterni. La trasmissione dei dati di scansione in tempo reale garantisce elevata velocità di trasferimento e stabilità della connessione.
Moduli di elaborazione integrati
I moduli di elaborazione ad alte prestazioni consentono una gestione rapida ed efficiente dei dati, sia per lo scanner di tracciamento sia per lo scanner ad ampio campo di acquisizione, contribuendo a rendere il workflow di scansione più fluido e produttivo.
Leggero e Facile da Trasportare
Tutto il necessario è racchiuso in un’unica valigetta portatile, con una struttura in fibra di carbonio ultraleggera che garantisce stabilità e prestazioni affidabili in qualsiasi ambiente.
TE Nova: solo 1,2 kg
UE Nova: appena 1,6 kg
Massima mobilità per una scansione 3D accurata ed efficiente ovunque tu sia!
Scansione Continua con Batterie Intercambiabili
Il FreeScan Trak Nova è dotato di batterie rimovibili, garantendo autonomia prolungata per sessioni di scansione senza interruzioni. Sostituiscile facilmente per mantenere il flusso di lavoro costante, anche nei progetti più lunghi o in ambienti remoti.
Accuratezza metrologica certificata
- Standard verificati: rigorosi test di accettazione basati su VDI/VDE 2634 e ISO 10360.
- Laboratorio accreditato: calibrato nel nostro laboratorio di accuratezza ISO/IEC 17025.
- Tracciabilità completa: il nostro sistema di controllo integrato garantisce che ogni misurazione sia tracciabile a livello internazionale.

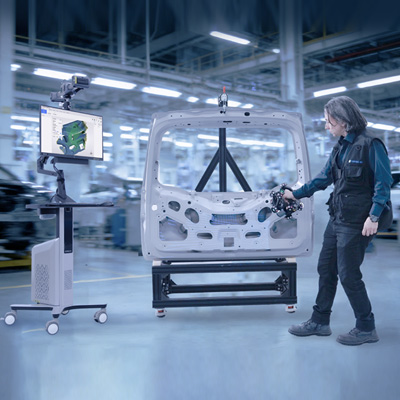

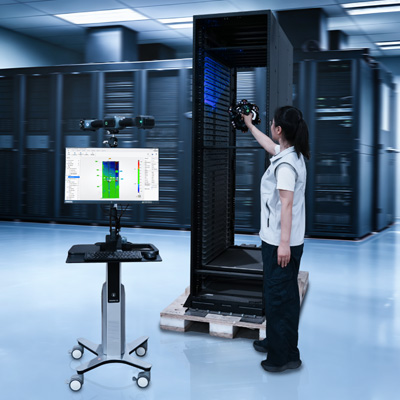

Workstation mobile
Una workstation mobile all-in-one dedicata alla serie FreeScan Trak Nova, con computer ad alte prestazioni e alimentazione integrata. La configurazione consente di gestire la scansione 3D e l’ispezione direttamente in loco, senza la necessità di collegamenti via cavo a una postazione fissa.
Una soluzione pensata per lavorare con maggiore mobilità e flessibilità, anche in ambienti industriali e su componenti di grandi dimensioni.
freeprobe 2

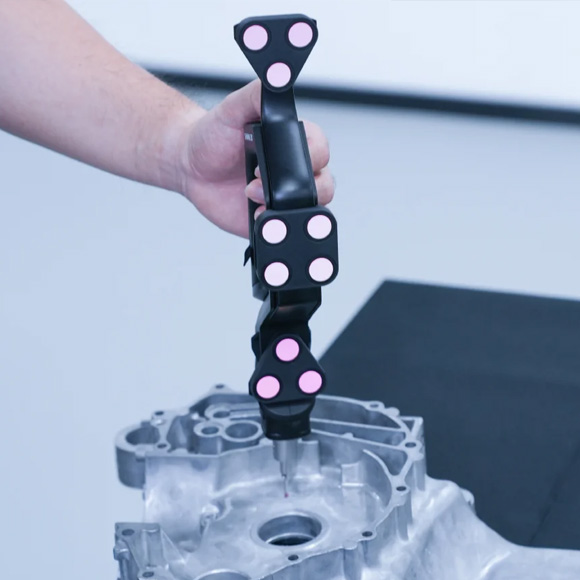

FreeProbe 2 con FreeScan Trak Nova è una soluzione di misura 3D portatile e ad alta precisione, ideale per ispezioni metrologiche e misurazioni puntuali su componenti di qualsiasi dimensione.
Grazie al tracciamento dinamico e alla sonda wireless, offre libertà di movimento senza la necessità di postazioni fisse, assicurando accuratezza metrologica in ambienti di produzione, controllo qualità e manutenzione.
Shining 3D Kit Marker Serie FreeScan Trak
Ideale per sistemi di tracciamento e scansione dinamica 3D, Shining 3D Kit Marker Serie FreeScan Trak supporta un tracciamento stabile e preciso grazie a diverse opzioni di marker leapfrog, permettendo la scansione di oggetti grandi e complessi.
Accessori

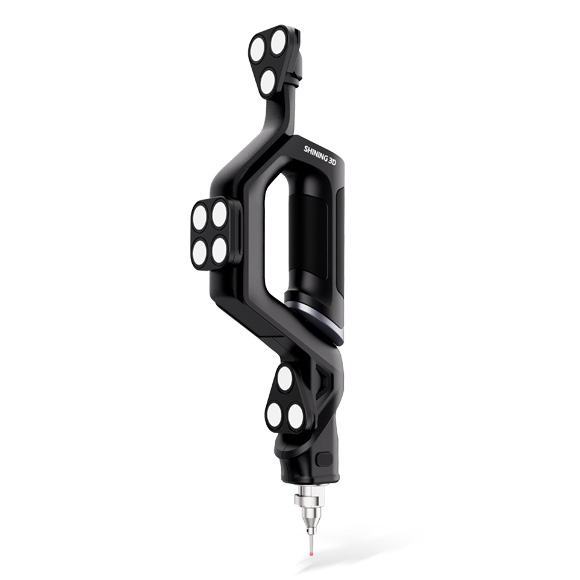

FREEPROBE 2
- Wireless e portatile
- Avvio rapido con pairing veloce
- Punte di sonda intercambiabili
- Design ergonomico
- Ispezioni senza interruzioni
- Integrazione con software di misura
settori di applicazione
INDUSTRIA
Automotive
Reverse Engineering / Controlli Dimensionali
Progettazione
Ispezione primo articolo (FAI),
Ispezione Part to CAD,
Ispezione qualità fornitore
MANIFATTURA
Controllo qualità in linea di produzione
Prototipazione
Reverse Engineering
Metrologia
Misurazioni 3D
RICERCA E UNIVERSITÀ
Analisi e studio
Formazione
Reverse Engineering
Controllo dimensionale
Misurazioni 3D
3 MODALITÀ DI SCANSIONE
Scansione AD alta velocità
50 linee laser
Scansione dettagliata
7 linee laser parallele
Scansione di fori profondi
1 linea laser
Vuoi approfondire FreeScan Trak Nova?
Scopri come FreeScan Trak Nova supporta le tue applicazioni di metrologia 3D.
V-GER è partner SHINING 3D in Italia. Disponibile anche per demo e su MePA per gli acquisti della Pubblica Amministrazione.
software
Software Avanzato per Misurazioni 3D Ad Alta Precisione
Fusione Dati Multi-Scan – Combina scansione laser a lunga distanza e tracciamento dinamico per una copertura completa e dettagli precisi.
Risoluzione Intelligente – Adatta automaticamente la risoluzione della mesh per migliorare la definizione delle superfici.
Riconoscimento AI delle Caratteristiche – Misura con precisione fori tondi e quadrati per dati di alta qualità.
Modulo di Ispezione Certificato PTB – Ispezione completa con certificazione PTB per risultati di alta affidabilità.
Ottimizza la scansione 3D con precisione, velocità e automazione intelligente.

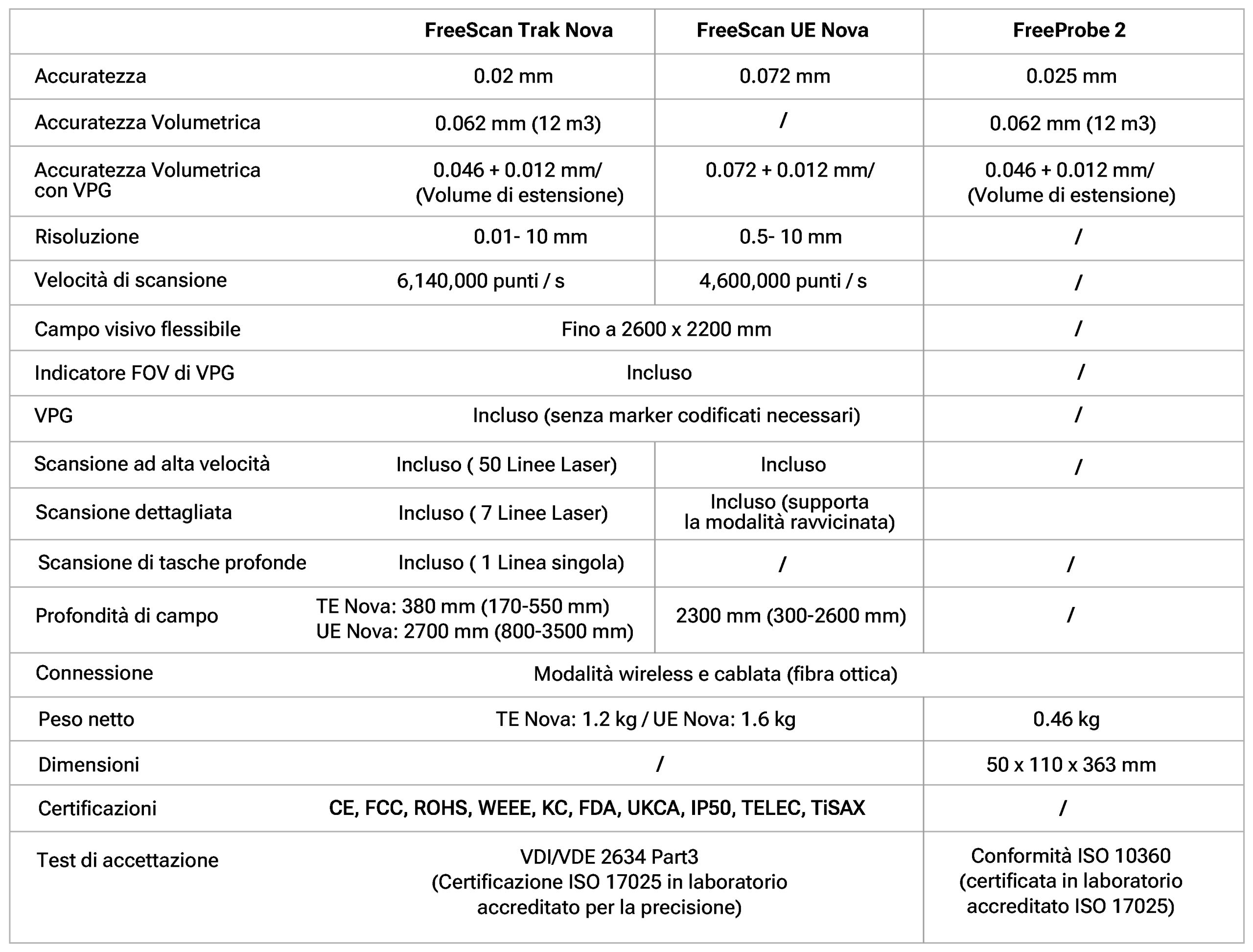

Specifiche tecniche
Esempi di scansione 3d
Esempio di scansione 3D di una ruota
Esempio di scansione 3D di un pezzo meccanico
Esempio di scansione 3D di una sella di moto.
