OVERVIEW
FreeScan UE Pro2 Scanner 3D portatile laser multifunzione wireless. Ideale per ispezioni e applicazioni versatili.

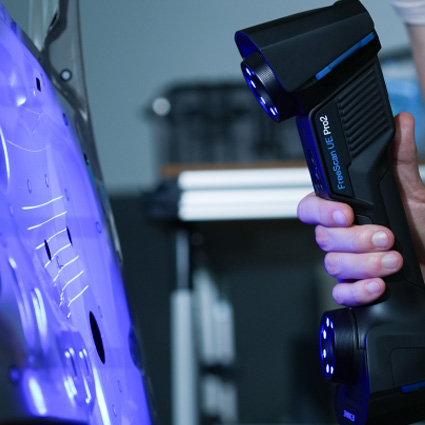

FreeScan UE Pro2 di Shining 3D stabilisce un nuovo standard nel mondo della metrologia 3D portatile.
- WIRELESS
- Velocità di scansione ultraveloce fino a 3.460.000 punti/s
- Video Fotogrammetria brevettata
- Ispezione rapida in loco
- Facilità d’uso
FreeScan UE Pro2, Raddoppia la velocità, raddoppia la produttività
Scansione Ultra-Veloce, Produttività Raddoppiata
Gli scanner 3D metrologici Shining 3D offrono una velocità fino a 3.460.000 punti/s, ideali per il controllo qualità industriale ad alta efficienza.
- Modulo integrato: elabora i dati più rapidamente e riduce il carico sul PC.

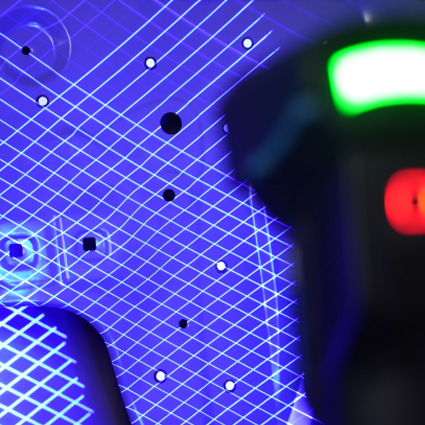

- 50 linee laser: scansione ampia e veloce anche su geometrie complesse.
- Frame rate fino a 180 fps: acquisizione fluida e continua dei dati 3D.
Video fotogrammetria integrata (VPG) – Precisione Senza Marker codificati
Il FreeScan UE Pro2 integra l’esclusiva tecnologia brevettata di Video Photogrammetry (VPG) di SHINING 3D, che consente di eliminare completamente l’uso di marker codificati durante la scansione.
Questa innovazione garantisce elevata precisione volumetrica costante su oggetti di grandi dimensioni e semplifica l’intero processo di configurazione, migliorando l’efficienza operativa nelle attività di scansione 3D industriale su larga scala.
Risultati Certificati e Garantiti
Con una precisione volumetrica fino a 0,02 mm + 0,015 mm/m grazie alla fotogrammetria video, il FreeScan UE Pro2 assicura risultati di scansione globali costanti e affidabili, ideali per applicazioni metrologiche di alto livello.
Il laboratorio di metrologia ottica di SHINING 3D, accreditato da CNAS secondo la norma ISO 17025, garantisce una calibrazione rigorosa e conforme agli standard. Basandosi sulle linee guida VDI/VDE 2634, il laboratorio assicura la tracciabilità dei processi di misura e dei risultati di calibrazione, offrendo massima affidabilità nelle operazioni di controllo qualità.
3 Funzioni per Applicazioni Versatili
- Scansione ad alta velocità: 50 linee laser per acquisizioni rapide e complete.
- Scansione di dettagli: 7 linee laser parallele per catturare particolari minuti con precisione.
- Scansione di fori profondi: 1 linea laser dedicata per rilevare geometrie interne complesse.

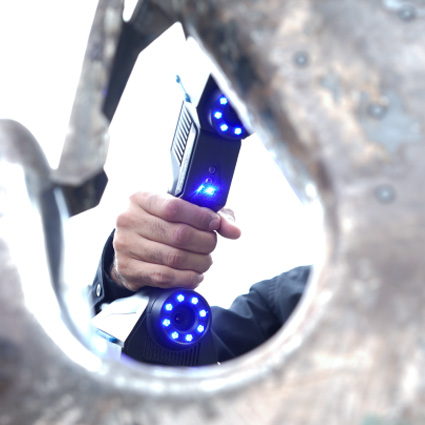

Scansione Indoor e Outdoor
Il FreeScan UE Pro2 garantisce prestazioni eccellenti sia in ambienti interni che esterni, rendendolo uno strumento versatile e affidabile per qualsiasi contesto lavorativo.
3 MODALITÀ DI SCANSIONE
Scansione AD alta velocità
50 linee laser
Scansione dettagliata
7 linee laser parallele
Scansione di fori profondi
1 linea laser
Vuoi sapere di più su FreeScan UE PRO2?
V-GER è rivenditore autorizzato dello scanner 3D FreeScan UE PRO2 di Shining 3D.
Contattaci subito per richiedere una demo gratuita.
Lo scanner 3D FreeScan UE PRO2 è in vendita anche sul portale MePA dedicato agli acquisti per le scuole, le università e le pubbliche amministrazioni.
settori di applicazione
REVERSE ENGINEERING
Ricostruire un progetto CAD da una scansione 3D accurata per applicazioni industriali e per la manifattura
METROLOGIA
Misurare e verificare la conformità di un prodotto alle specifiche tramite confronto tra scansione 3D e progetto CAD
AUTOMOTIVE
Per modellazione 3D di parti di automobili
PROGETTAZIONE
Per il reverse engineering di componenti industriali e meccanici
software
Il software di scansione FreeScan è la piattaforma software integrata negli scanner 3D per metrologia di Shining 3D della serie FreeScan, che permette la scansione 3D, l’allineamento e la visualizzazione dei dati acquisiti in tempo reale, la calibrazione ottica e la eventuale calibrazione di movimentazioni meccaniche.
Durante e alla fine della scansione 3D è possibile effettuare una preliminare elaborazione dei dati 3D per poi esportarli in file di tutti i formati standard, per successive lavorazioni di reverse engineering, ispezione 3D, controllo di qualità, modellazione 3D, ecc.
Specifiche tecniche
| Modello del prodotto | FreeScan UE Pro2 | ||
|---|---|---|---|
| Modalità di scansione | Scansione Globale | Scansione di precisione | Scansione a singola linea |
| Sorgente di luce | 50 linee laser | 7 linee laser parallele | 1 singola linea laser |
| Distanza operativa | 300 mm | 200 mm | 300 mm |
| Accuratezza | 0.02 mm | ||
| Accuratezza volumetrica | 0,02 + 0,03 mm/m (0,02 + 0,015 mm/m con modulo di fotogrammetria) | ||
| Velocità di scansione | Fino a 3.460.000 punti/s | ||
| Profondità di scansione | 360 mm | ||
| Massimo raggio di scansione | 600 mm x 550 mm | ||
| Categoria leggera | Classe II (sicurezza occhi) | ||
| Modalità di trasmissione | USB 3.0 | ||
| Volume | 305.8 x 118.9 x 100.8 mm | ||
| Peso | 0.95 kg | ||
| Alimentazione | 24V, 3.75A | ||
| Temperatura di funzionamento | -20° ~ 40° C | ||
| Umidità di funzionamento | 10 ~ 90% | ||
| Certificazioni | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | ||
| Accuratezza certificazione | VDI/VDE 2634 Parte 3 (certificazione effettuata in laboratorio di precisione certificato ISO 17025) | ||
| Configurazione consigliata del computer | OS: Win10/11 Professional 22H2 (64-bit); | ||
