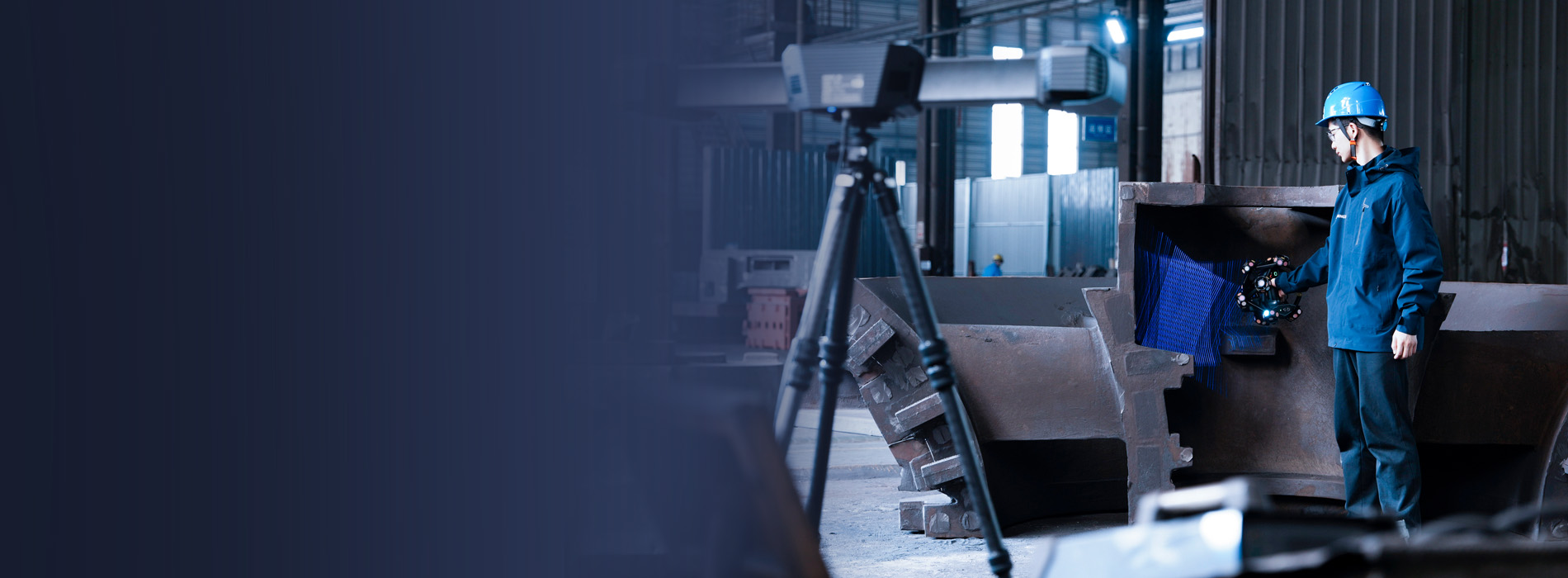

FreeScan Trak ProW+
Sistema di scansione e tracciamento dinamico 3D
Wireless con raggio d'azione ampliato
Freescan Trak ProW+, il Sistema di tracciamento e scansione 3D Wireless a raggio esteso.
Il FreeScan Trak ProW+ offre un’ampia area di tracciamento e un volume di scansione esteso, rendendolo la soluzione ideale per la misurazione 3D su larga scala. Grazie al funzionamento wireless e al supporto per power bank, garantisce massima libertà di movimento e flessibilità senza precedenti.
- Scansione senza marker e completamente wireless
- Distanza di tracciamento fino a 8,6 m e volume massimo di 206,7 m³
- Video Fotogrammetria Integrata brevettata (VPG)
- Compatibile con FreeProbe (opzionale)
- Precisione verificata (VDI/VDE 2634 e ISO 10360)
freescan trak prow+:

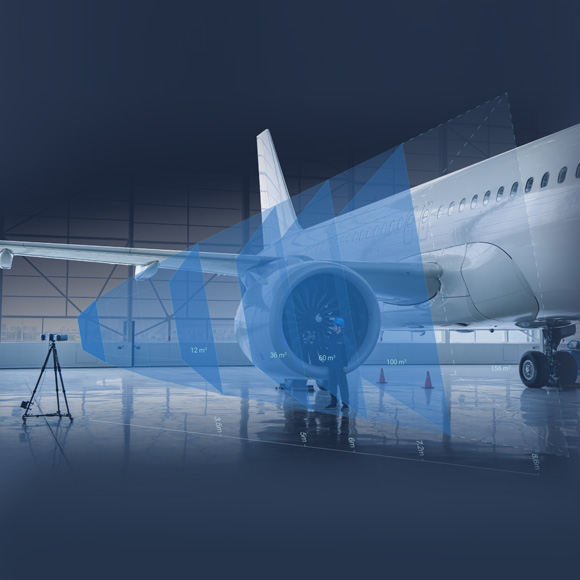

Campo di misura ultra ampio
FreeScan Trak ProW+ presenta un design rivoluzionario con una distanza di tracciamento ultra-lunga di 8,6 m e amplia notevolmente il volume di tracciamento di una singola stazione fino a 156 m³, riducendo in modo significativo la necessità di ricorrere alla tecnica “leapfrog”* durante la scansione di oggetti di grandi dimensioni.
*(1) Leapfrog: Si riferisce alla tecnica di spostamento del dispositivo di misura per estendere il suo volume di lavoro. Ciò comporta la misurazione di geometrie di riferimento (artefatti) in una posizione, quindi il riposizionamento del dispositivo e la misurazione delle stesse geometrie di riferimento. Questi punti di riferimento stabiliscono un collegamento tra la nuova posizione del dispositivo e il sistema di coordinate originale, consentendo di riportare le misure nello stesso quadro di riferimento.

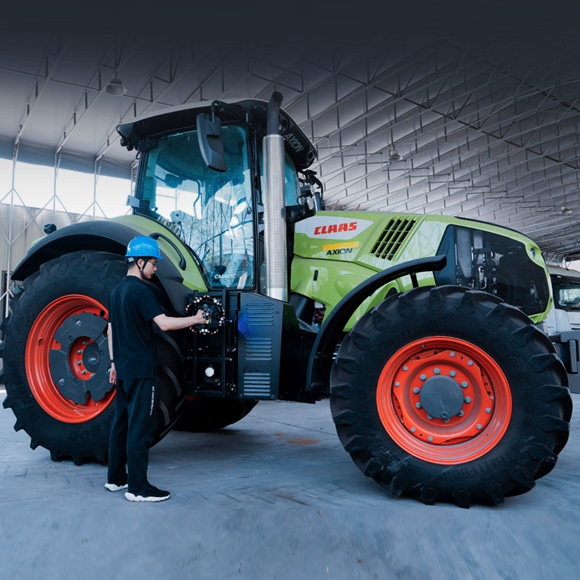

Scansione Wireless Senza Limiti
Grazie ai moduli integrati per l’elaborazione dei dati e alla connettività wireless, FreeScan Trak ProW+ offre un’esperienza di scansione 3D completamente senza cavi. I dati vengono elaborati in tempo reale e trasmessi in modalità wireless, assicurando una gestione stabile e continua dell’acquisizione.
Il display integrato permette di visualizzare direttamente sullo scanner le principali informazioni operative, facilitando il controllo durante le attività di scansione. Una soluzione progettata per offrire mobilità, efficienza e continuità nella scansione 3D, anche quando è necessario lavorare su componenti di grandi dimensioni o in ambienti produttivi complessi.

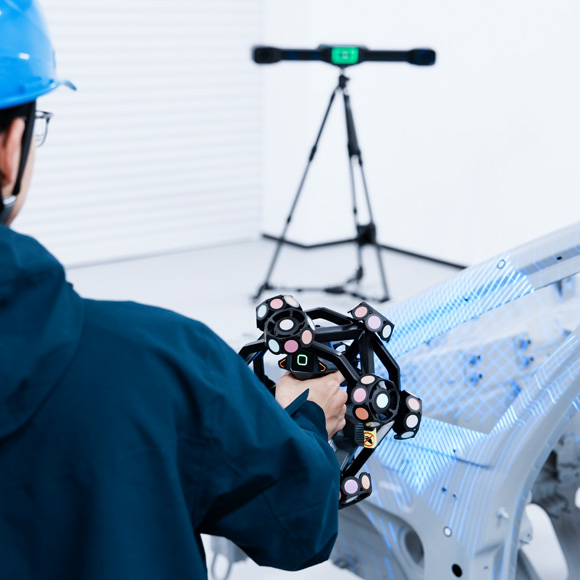

Nessun Marker Necessario,
Scansione ad Alta Velocità
Il sistema di tracciamento rileva e segue la posizione dello scanner 3D in tempo reale, eliminando la necessità di utilizzare marcatori di riferimento. La scansione risulta così più fluida e il flusso di lavoro più semplice, con meno operazioni preliminari e maggiore libertà di movimento.
FreeScan Trak ProW+ consente inoltre un’acquisizione rapida dei dati, con una velocità di scansione fino a 7.600.000 punti al secondo, per una digitalizzazione 3D efficiente anche su componenti di grandi dimensioni.
Video fotogrammetria integrata (VPG) – Precisione Senza Marker codificati
Il FreeScan Trak ProW+ integra la video fotogrammetria brevettata di SHINING 3D, eliminando la necessità di marker codificati. Grazie alla combinazione della tecnologia di fotogrammetria con una barra di calibrazione, consente la verifica in tempo reale dei marcatori tramite acquisizione video. Questo assicura un’accuratezza volumetrica costante e semplifica il processo di configurazione per una scansione efficiente di oggetti di grandi dimensioni.

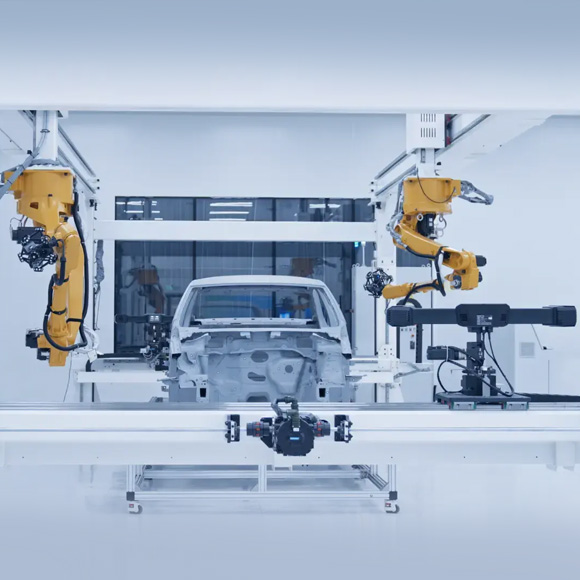

Soluzioni di misurazione personalizzate
Per applicazioni che richiedono maggiore flessibilità operativa, è possibile configurare soluzioni di scansione personalizzate in base alle dimensioni e alle caratteristiche dell’oggetto da acquisire.
L’utilizzo coordinato di più sistemi di scansione permette di ampliare il campo operativo e gestire anche componenti di grandi dimensioni, coprendo aree estese e acquisendo la superficie del componente in modo efficiente e accurato.
serie FreeProbe (Opzionale)

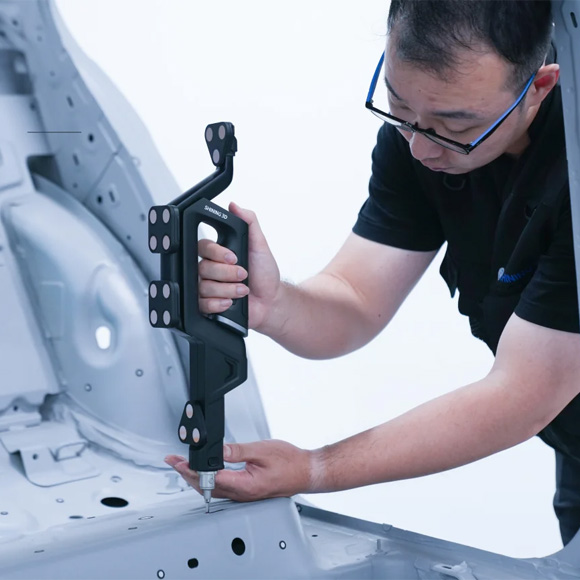

La linea FreeProbe, abbinata al sistema FreeScan Trak ProW+, è una soluzione di misurazione 3D portatile e wireless per misurazioni precise in officina.
Il tracciamento dinamico permette la libera movimentazione di pezzo, sonda e tracker, migliorando le prestazioni su caratteristiche difficili da raggiungere o non scansionabili.
- Wireless e portatile
- Maggiore capacità di probing
- Punte intercambiabili
- Ispezioni senza interruzioni
- Integrazione con software di misura 3D
- Design ergonomico
- Avvio rapido con pairing veloce
Shining 3D Kit Marker Serie FreeScan Trak
Ideale per sistemi di tracciamento e scansione dinamica 3D, Shining 3D Kit Marker Serie FreeScan Trak supporta un tracciamento stabile e preciso grazie a diverse opzioni di marker leapfrog, permettendo la scansione di oggetti grandi e complessi.
Accessori

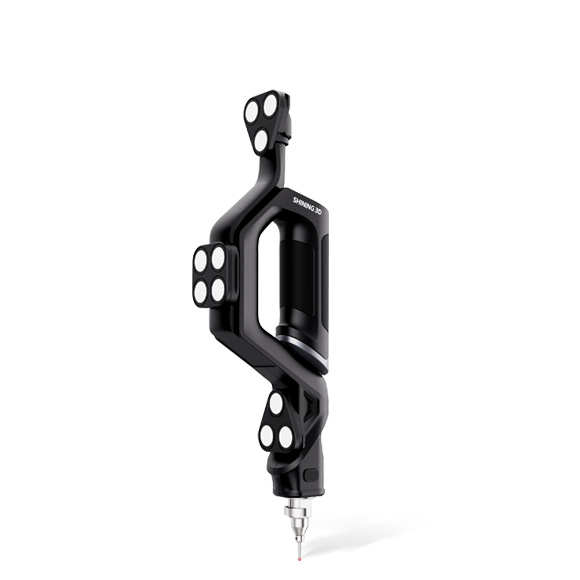

FREEPROBE 2
Soluzione di probing efficiente e affidabile per ispezioni metrologiche quotidiane, perfetta per misurazioni precise in officina.
FREEPROBE 2 pro
Capacità di probing più profonda, anche quando alcune piastre marker sono oscurate.
settori di applicazione
INDUSTRIA
Automotive
Reverse Engineering / Controlli Dimensionali
Progettazione
Ispezione primo articolo (FAI),
Ispezione Part to CAD,
Ispezione qualità fornitore
MANIFATTURA
Controllo qualità in linea di produzione
Prototipazione
Reverse Engineering
Metrologia
Misurazioni 3D
RICERCA E UNIVERSITÀ
Analisi e studio
Formazione
Reverse Engineering
Controllo dimensionale
Misurazioni 3D
3 MODALITÀ DI SCANSIONE
Scansione AD alta velocità
50 linee laser
Scansione dettagliata
7 linee laser parallele
Scansione di fori profondi
1 linea laser
Vuoi approfondire FreeScan Trak ProW+?
Scopri come FreeScan Trak ProW+ supporta le tue applicazioni di metrologia 3D.
V-GER è partner SHINING 3D in Italia. Disponibile anche per demo e su MePA per gli acquisti della Pubblica Amministrazione.
software
Il software FreeScan Trak gestisce il processo di scansione e tracciamento 3D, combinando acquisizione dei dati e controllo della qualità in tempo reale. La visualizzazione della qualità della scansione, la regolazione intelligente della risoluzione e gli strumenti per l’acquisizione di geometrie complesse consentono di lavorare in modo preciso e fluido anche su componenti di grandi dimensioni.

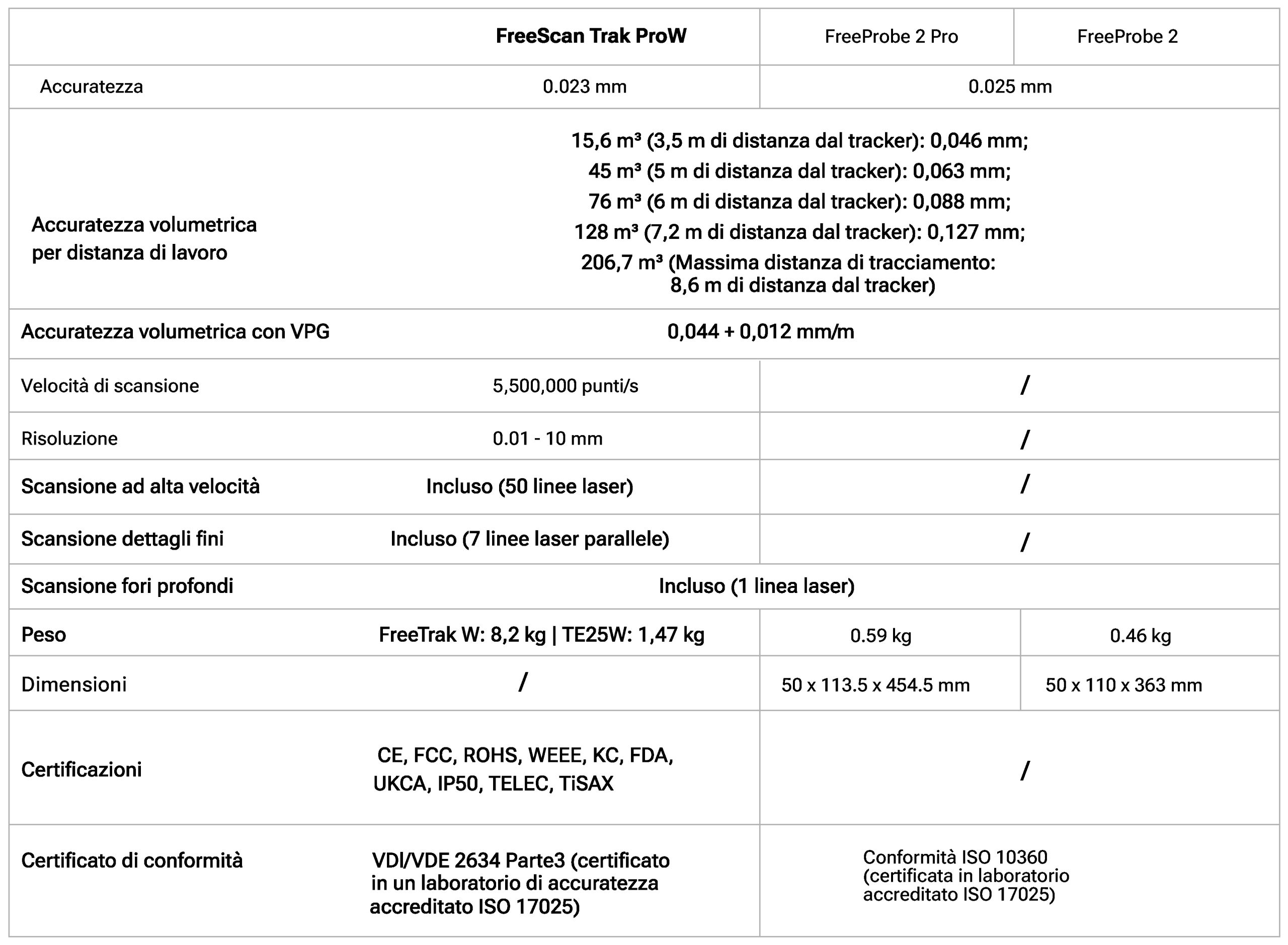

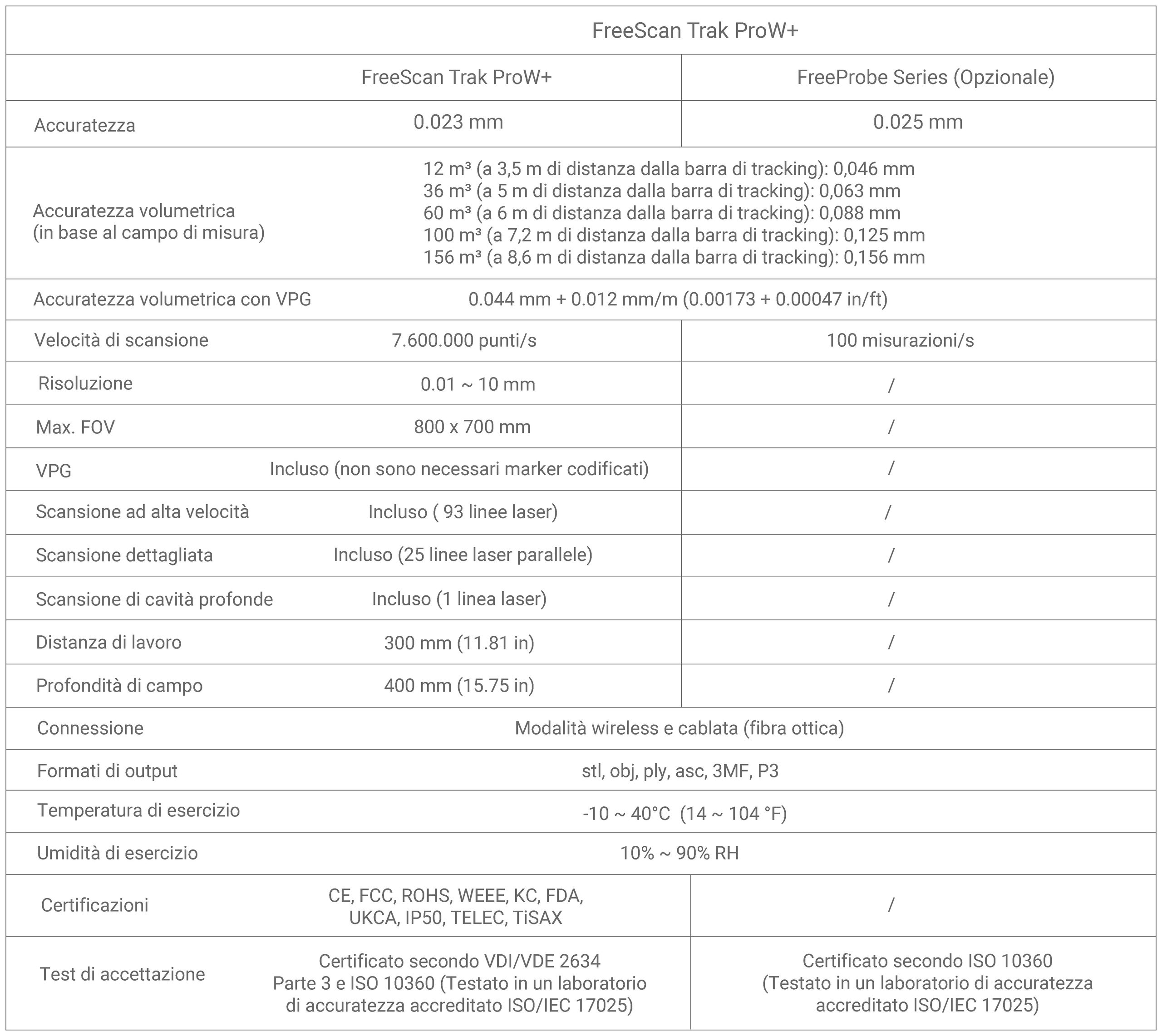

Specifiche tecniche
Esempi di scansione 3d
Esempio di scansione 3D di una ruota
Esempio di scansione 3D di un pezzo meccanico
Esempio di scansione 3D di una sella di moto.
