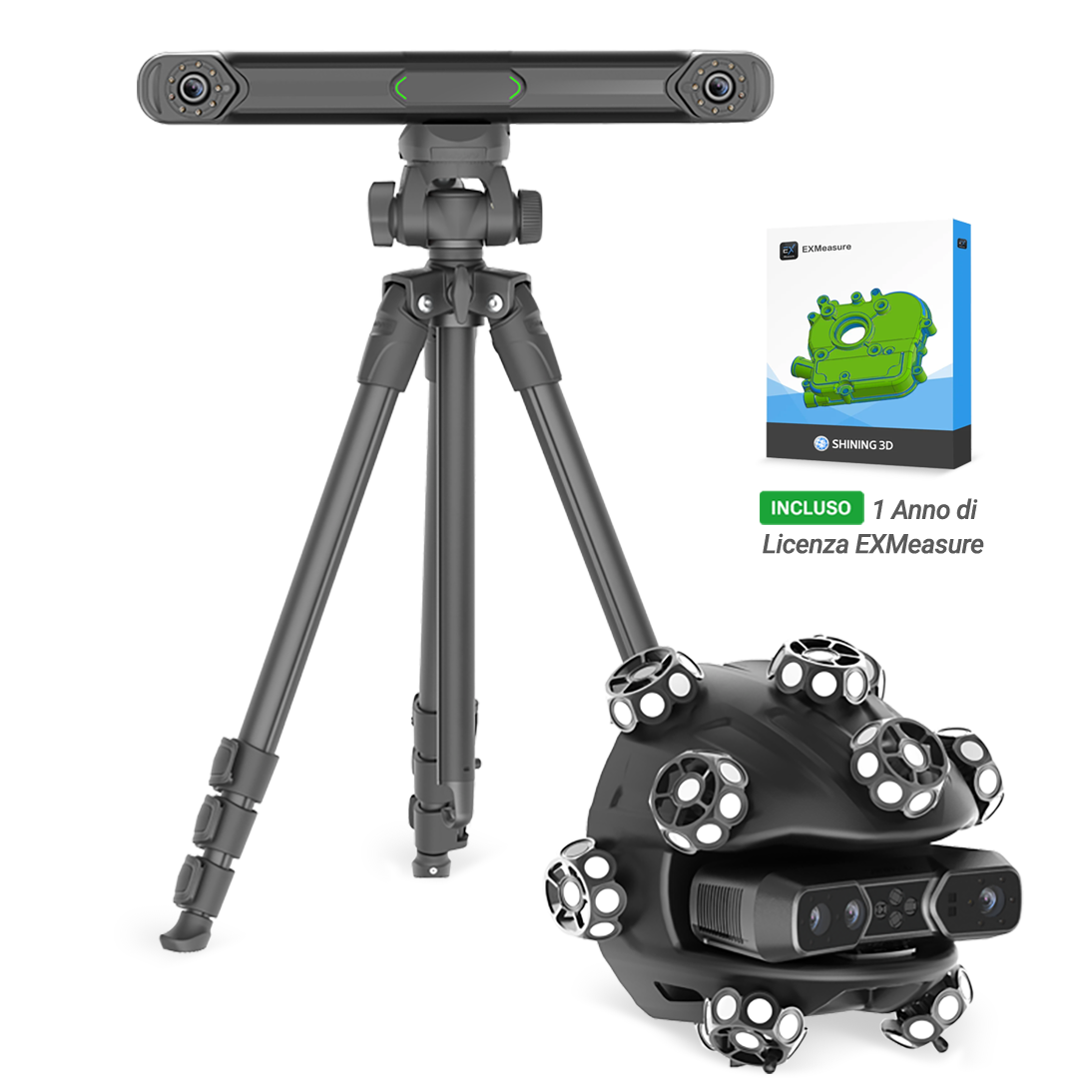

EinScan Trak
Sistema di tracciamento wireless senza marker.
Precisione e Velocità Affidabili
6.999,00 € + IVA
EinScan Trak è il sistema di tracciamento wireless senza marker
• Modalità di tracciamento e modalità portatile
• Scansione 3D wireless senza marker
• 38 + 7 + 1 linee laser
• Fotocamera da 5 MP con acquisizione delle texture

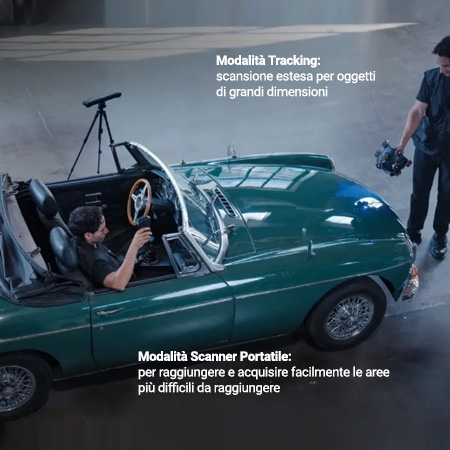

Un unico sistema, due modalità
di funzionamento
Scegli la configurazione più adatta alle tue esigenze: staccabile, facile da calibrare e pronta all’uso con un solo clic. Consente di passare agevolmente da una modalità all’altra e di combinare in modo flessibile la modalità di tracciamento e quella dello scanner portatile, supportando la regolazione in tempo reale durante la scansione e l’unione delle risoluzioni tra le diverse modalità.

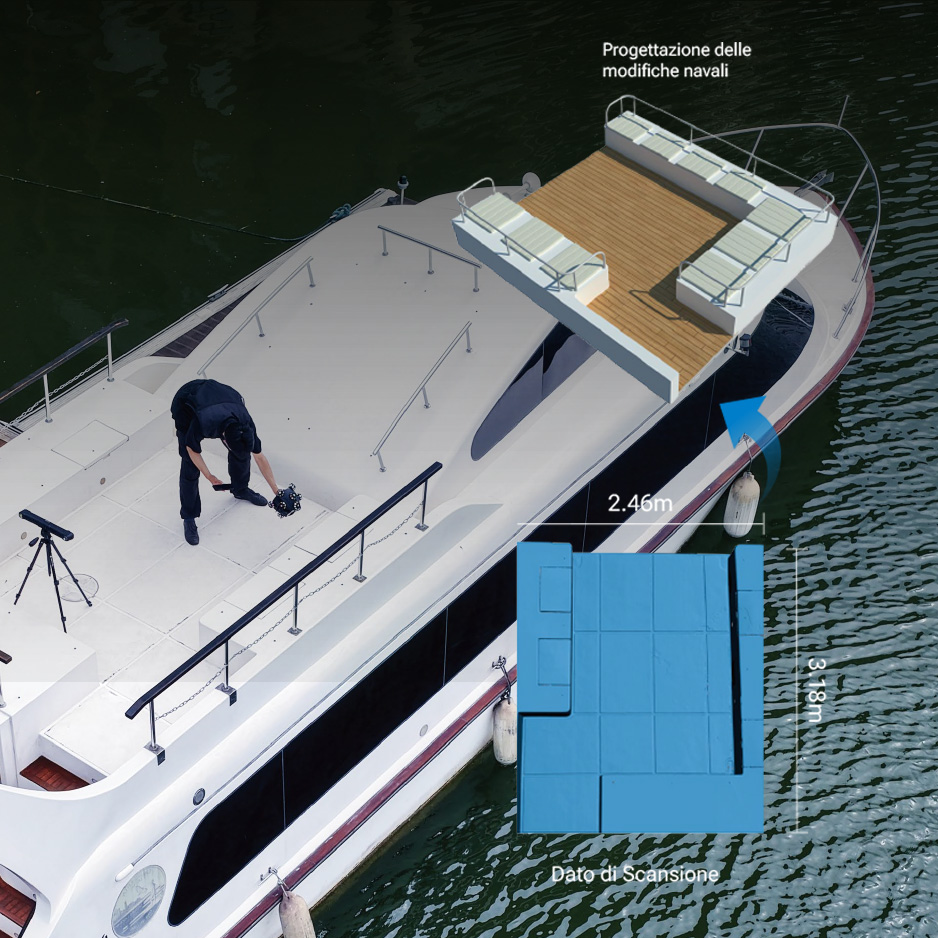

Libertà senza fili, maggiore efficienza

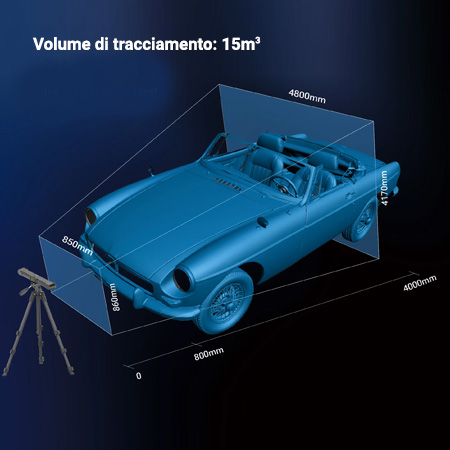

Dotato di un modulo Wi-Fi 6, supporta la scansione wireless. Si collega tramite una rete LAN indipendente e si accoppia automaticamente all’avvio. Approfitta di un volume di scansione ultra-ampio di 15 m³, che ti offre maggiore libertà di movimento, acquisizione e creazione con maggiore efficienza.
*È necessario un router, incluso di serie.

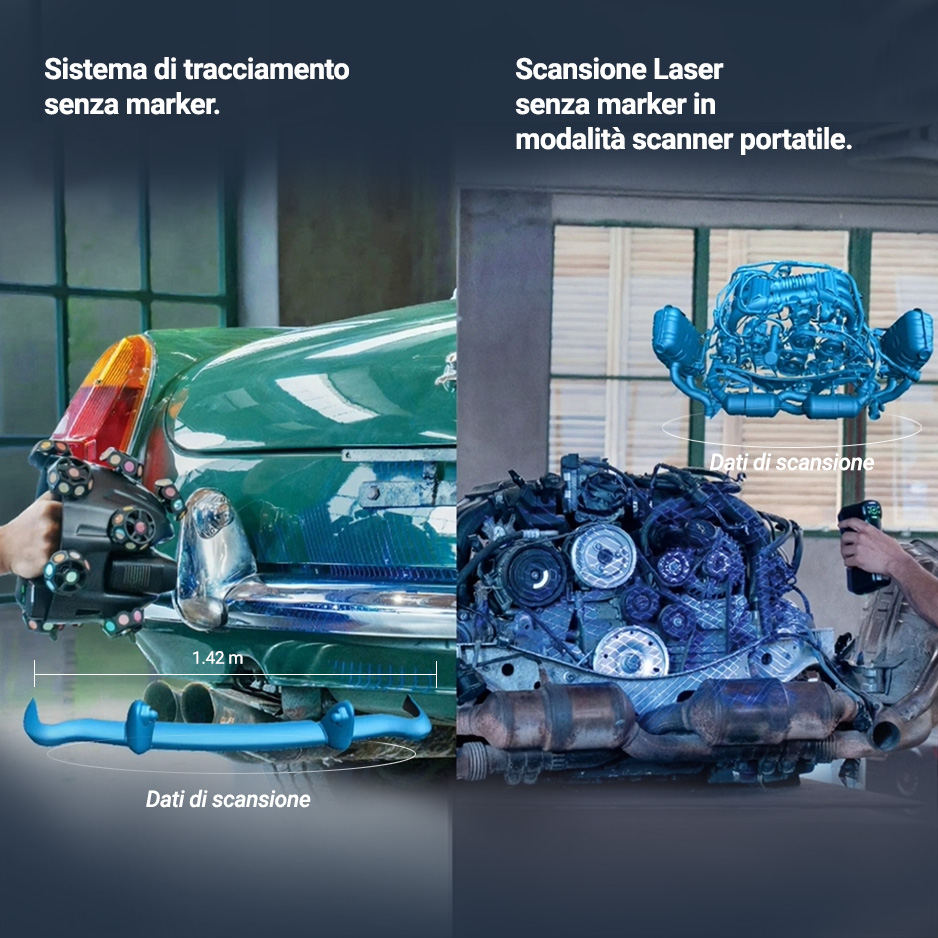

Scansione 3D senza marker
per qualsiasi scenario
Sistema di tracciamento senza marker: EinScan Trak è dotato di marker retroriflettenti integrati nel modulo scanner sferico, che consentono al tracker wireless di monitorare con precisione la posizione dello scanner in tempo reale.
Scansione laser senza marker in modalità scanner portatile: per superfici ricche di dettagli, la modalità scanner portatile offre
un’esperienza di scansione fluida e senza marker.

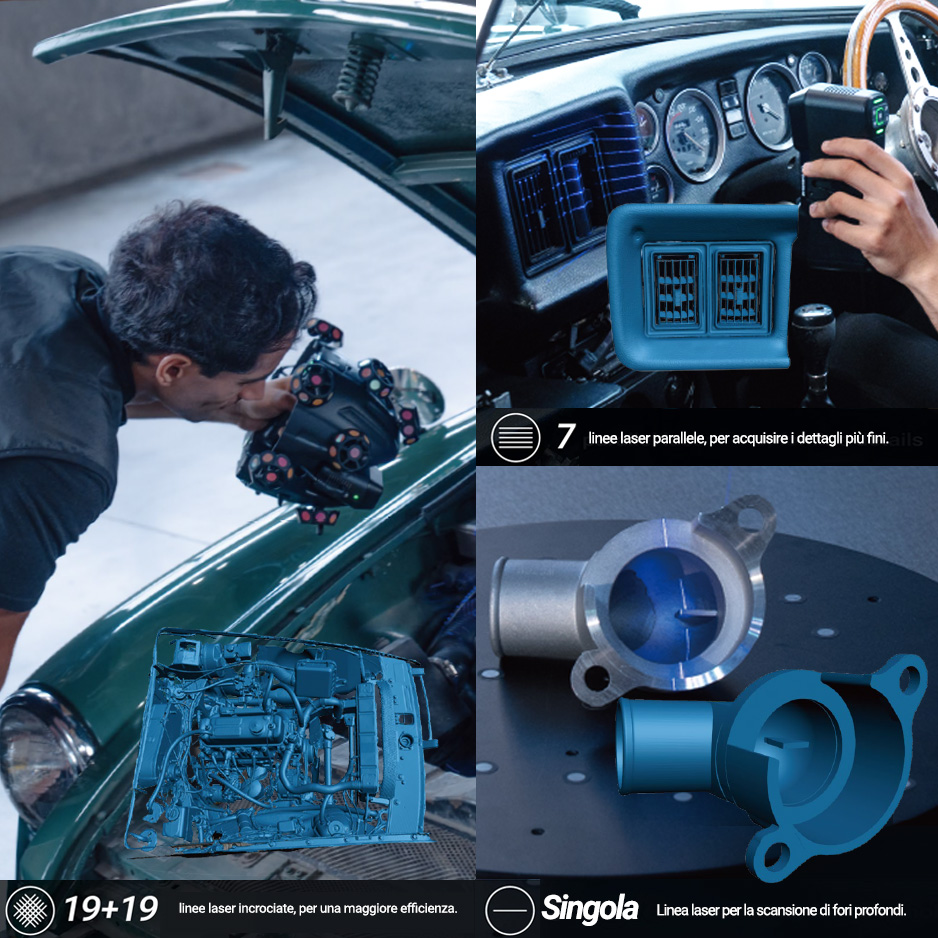

Tre modalità di scansione per esigenze diverse
Le 19+19 linee laser incrociate acquisiscono rapidamente dati di alta qualità da oggetti di grandi dimensioni, garantendo efficienza nel flusso di lavoro e flessibilità di scansione.
7 linee laser parallele catturano linee e spigoli vivi sui componenti automobilistici con maggiore nitidezza.
Una singola linea laser penetra più in profondità per rilevare dettagli minuti con un rapporto diametro-profondità di 1:4, supportando applicazioni quali il reverse engineering dei veicoli.
Adattabile a qualsiasi attività
- Ideale per vari materiali
Scansiona senza sforzo superfici nere e riflettenti (ad es. i cerchioni delle auto) senza alcuna perdita di dati. - Adattabilità a diversi ambientiScansione affidabile sia all’aperto che al chiuso; supporta la scansione in presenza di forte luce esterna fino a 110.000 lux.

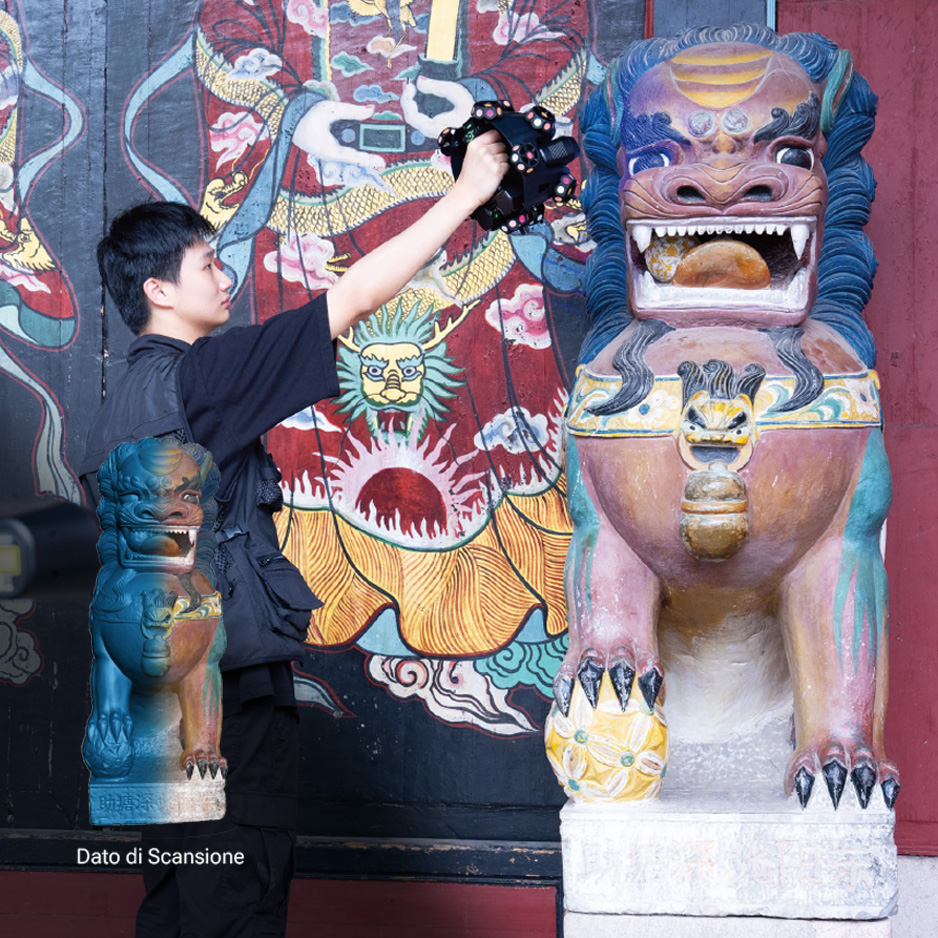

Alta definizione. Colori realistici.
La scansione di texture HD a 5 MP riproduce con precisione i colori degli oggetti
e i dettagli dei materiali. Questa tecnologia sfata il luogo comune secondo cui la scansione 3D con tracciamento laser sia priva di colore, portando l’efficienza dei sistemi di tracciamento nei settori del patrimonio culturale, della ricerca e in altri ambiti.

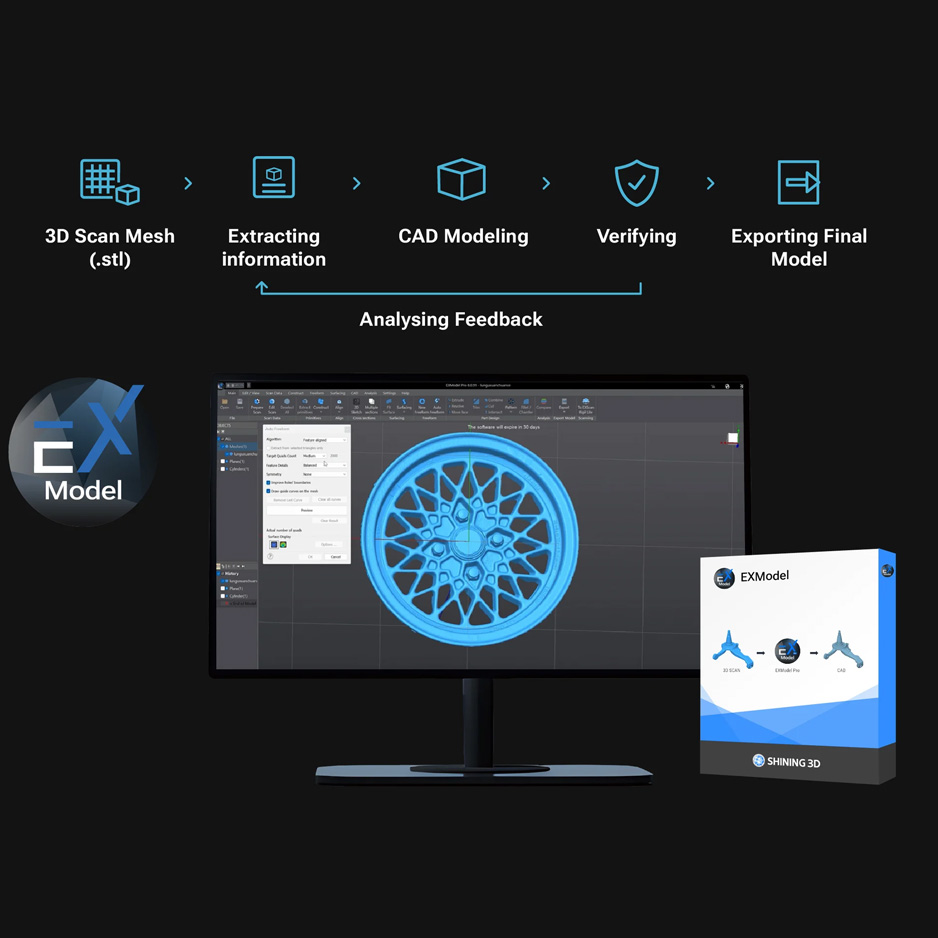

Per un reverse engineering semplificato
La serie EXModel è un potente gateway che semplifica la modellazione CAD, dalla scansione 3D alla produzione. Offre una suite completa di strumenti che consentono di trasformare una mesh in un modello solido CAD di qualità professionale in pochi semplici passaggi.

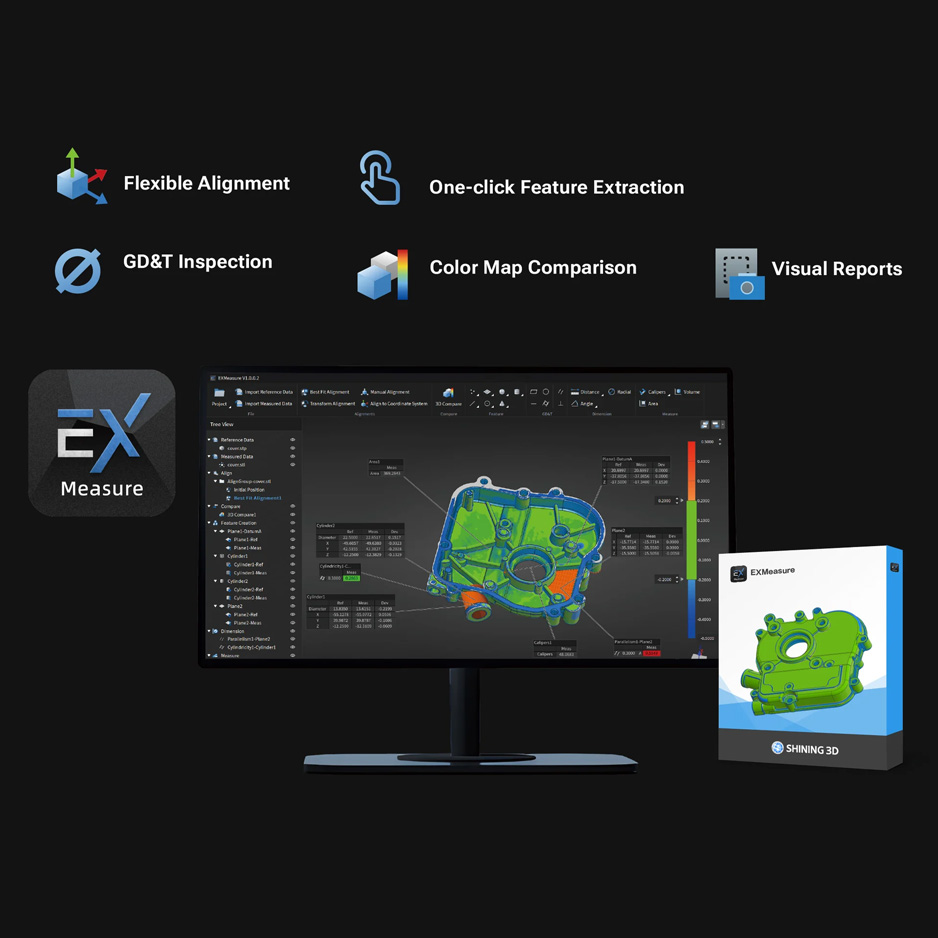

Per misurazioni precise
EXMeasure è un software di misurazione progettato per integrarsi perfettamente con la serie EinScan Trak, che supporta l’analisi dimensionale digitale, dalla scansione dei dati alla verifica.
kit accessori pro
Un set di marker professionali progettato per migliorare la qualità della scansione e la stabilità del tracciamento nei flussi di lavoro di scansione 3D. Comprende
- 10 sfere magnetiche (6 mm)
- 4 fogli marker magnetici
- 10 fogli marker (6 mm)
- 10 schede marker
- 1 tavola girevole da 300 mm
- 4 colonne di fissaggio
3 MODALITÀ DI SCANSIONE
Scansione AD alta velocità
Le 19+19 linee laser incrociate
Scansione dettagliata
7 linee laser parallele
Scansione di fori profondi
Una singola linea laser
Vuoi sapere di più su einscan trak?
V-GER è partner SHINING 3D in Italia per le soluzioni professionali di scansione e digitalizzazione 3D.
Contattaci per approfondire le funzionalità di EinScan Trak e valutarne l’impiego nelle tue applicazioni professionali. Il nostro team è a disposizione per fornire informazioni tecniche e supportarti nella scelta della soluzione più adatta.
È possibile richiedere una demo di EinScan Trak.
EinScan Trak è inoltre disponibile su MePA, il portale per gli acquisti della Pubblica Amministrazione, incluse scuole e università.
settori di applicazione
REVERSE ENGINEERING
Ricostruire un progetto CAD da una scansione 3D accurata per applicazioni industriali e per la manifattura
AUTOMOTIVE
Per modellazione 3D di parti di automobili
PROGETTAZIONE
Per il reverse engineering di componenti industriali e meccanici
RICERCA E FORMAZIONE
Per simulazione e analisi strutturale
DESIGN INDUSTRIALE
Per reverse engineering e modellazione di componenti di design
DESIGN Contenuti digitali, AR/VR e multimedia
Creazione di asset 3D realistici con texture a colori per motion design ed effetti visivi
software
EXScan Trak, incluso con EinScan Trak, è il software di scansione 3D progettato per un’acquisizione dei dati flessibile ed efficiente. Compatibile con software professionali per reverse engineering, progettazione e controllo dei dati 3D.

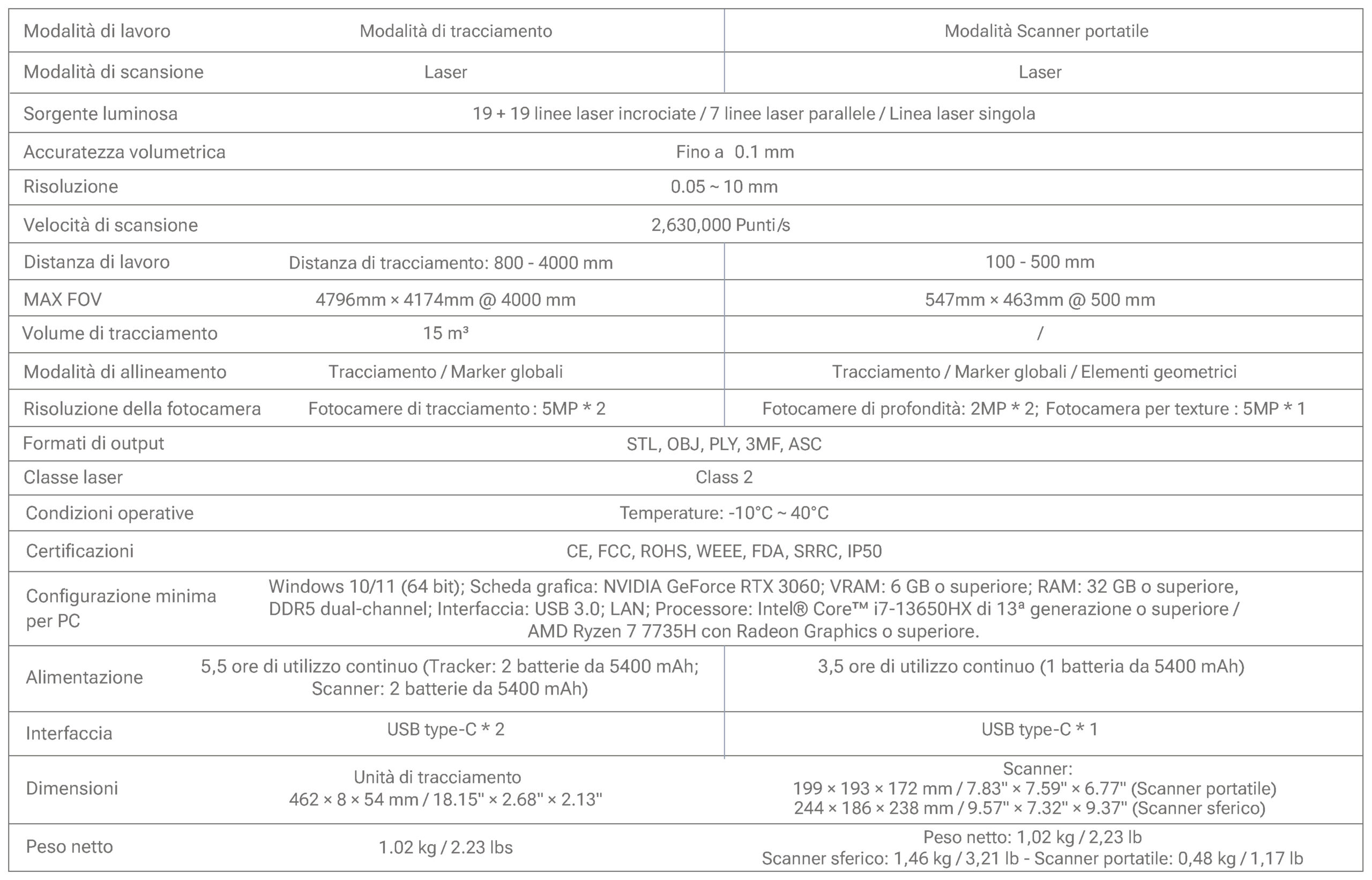

Specifiche tecniche
Esempi di scansione 3d
Esempio di scansione 3D di una sella di moto.
Esempio di scansione 3D di una biella
Esempio di scansione 3D di un pistone
