Che cos’è la fotogrammetria?
La video fotogrammetria integrata brevettata (VPG) di SHINING 3D rivoluziona il processo di scansione 3D metrologica grazie a un sistema avanzato che non richiede target codificati.
Questa tecnologia consente di acquisire dati tridimensionali con alta precisione, rapidità e stabilità anche su oggetti di grandi dimensioni, ottimizzando i tempi e semplificando le operazioni di scanner 3D metrologico.
Ideale per applicazioni industriali, controllo qualità, rilievi architettonici, beni culturali e ingegneria di precisione, il sistema VPG migliora l’accuratezza del tracciamento e garantisce continuità nel processo di digitalizzazione, rappresentando una soluzione all’avanguardia per la digitalizzazione 3D metrologica professionale.
Perché la fotogrammetria è essenziale nella scansione 3D industriale
Nella scansione 3D professionale, la fotogrammetria migliora l’accuratezza globale, soprattutto su oggetti di grandi dimensioni. Utilizzando barre di scala e marker codificati, il sistema corregge gli errori di allineamento che si accumulano durante la scansione.
Uno scanner 3D portatile ad alta precisione acquisisce rapidamente una nuvola di punti dettagliata. Il sistema fotogrammetrico cattura da più angolazioni i marker posizionati sull’oggetto, creando una rete di riferimento geometrico ad alta stabilità.
L’integrazione dei due set di dati garantisce:
- Riduzione dell’errore cumulativo
- Controllo dimensionale coerente
- Alta fedeltà su oggetti da metri a decine di metri
Sistema tradizionale di fotogrammetria industriale con target codificati

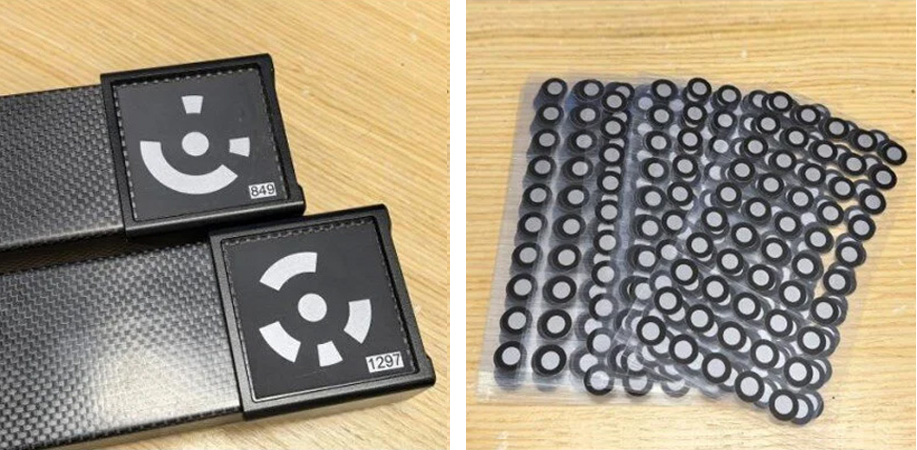

La fotogrammetria industriale tradizionale si basa sull’utilizzo di target adesivi e marker codificati applicati direttamente sull’oggetto o nell’area circostante. Questi riferimenti fungono da punti di controllo spaziale, migliorando l’accuratezza della scansione 3D e ottimizzando il processo di acquisizione.

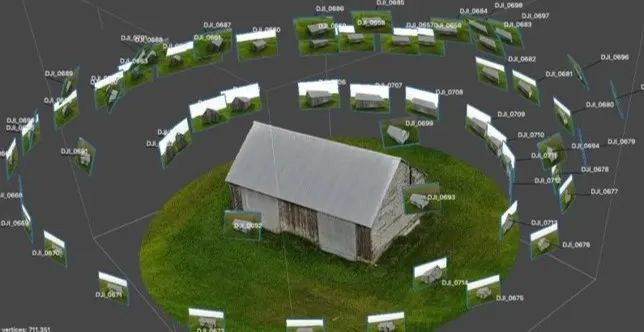

Tecnologia basata su immagini ad alta risoluzione
Il sistema acquisisce una serie di immagini fotografiche da più angolazioni, sfruttando fotocamere ad alta risoluzione. Il software di elaborazione calcola con precisione la posizione dei marker nello spazio tridimensionale, generando un modello 3D accurato dell’oggetto o del componente.
Applicazioni industriali e ingegneristiche
Questa tecnica è ancora oggi molto utilizzata in ambiti come il rilievo 3D di precisione, il controllo dimensionale e la digitalizzazione di componenti meccanici complessi. La fotogrammetria tradizionale è compatibile con la maggior parte dei sistemi di scansione 3D professionale, risultando ideale per applicazioni industriali, ingegneristiche e produttive.
Sistema tradizionale indipendente di fotogrammetria industriale

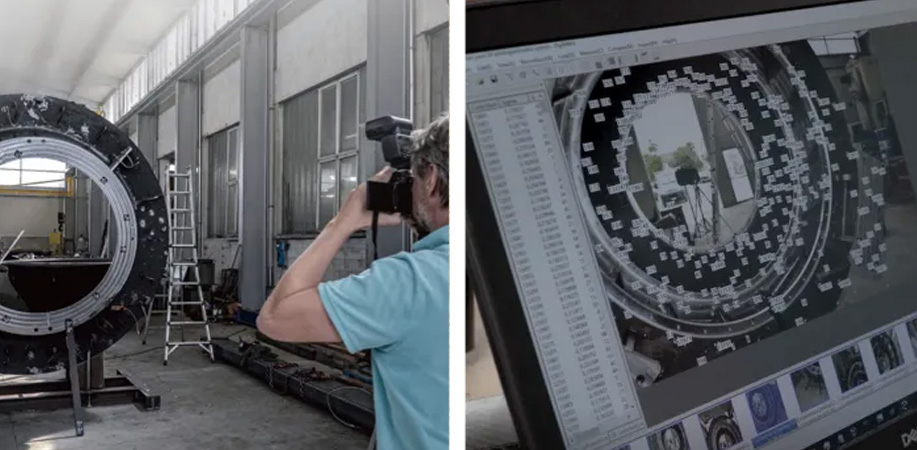

Svantaggi della fotogrammetria tradizionale
Configurazione complessa: L’uso di target codificati richiede una preparazione accurata. Su oggetti di grandi dimensioni, aumenta il numero di marker da posizionare, allungando i tempi di setup e scansione.
Acquisizione fotografica laboriosa: Serve scattare numerose foto da più angolazioni fisse, spesso in spazi ristretti o difficili da raggiungere.
Elevata curva di apprendimento: Per ottenere risultati affidabili, è necessaria esperienza specifica. La fotogrammetria tradizionale non è immediata per operatori non specializzati.
Video Fotogrammetria integrata Brevettata (VPG) di SHINING 3D
La tecnologia di Video Fotogrammetria Integrata (VPG) brevettata da Shining 3D rivoluziona il processo di scansione 3D metrologica, eliminando completamente l’uso di target codificati. Questo approccio consente di ridurre i tempi di preparazione fino al 50%, mantenendo un’elevata accuratezza volumetrica anche su oggetti di grandi dimensioni.
Scanner 3D portatili con VPG: efficienza e precisione
I modelli FreeScan UE Pro2, FreeScan Trio, FreeScan Trak ProW e FreeScan Trak Nova integrano questa innovativa tecnologia fotogrammetrica basata su video, sostituendo le fotocamere tradizionali con scanner 3D ad alta precisione e scale fotogrammetriche integrate. Il risultato è una scansione rapida, stabile e senza compromessi in termini di qualità dei dati 3D.
Scansione 3D senza target: più semplice e più veloce
Grazie a algoritmi avanzati di riconoscimento spaziale, il sistema definisce con precisione la posizione delle strutture di riferimento, anche in ambienti estesi o complessi. Questo permette un’acquisizione fluida e accurata senza la necessità di posizionare target codificati manualmente, migliorando l’efficienza sul campo e riducendo margini di errore.

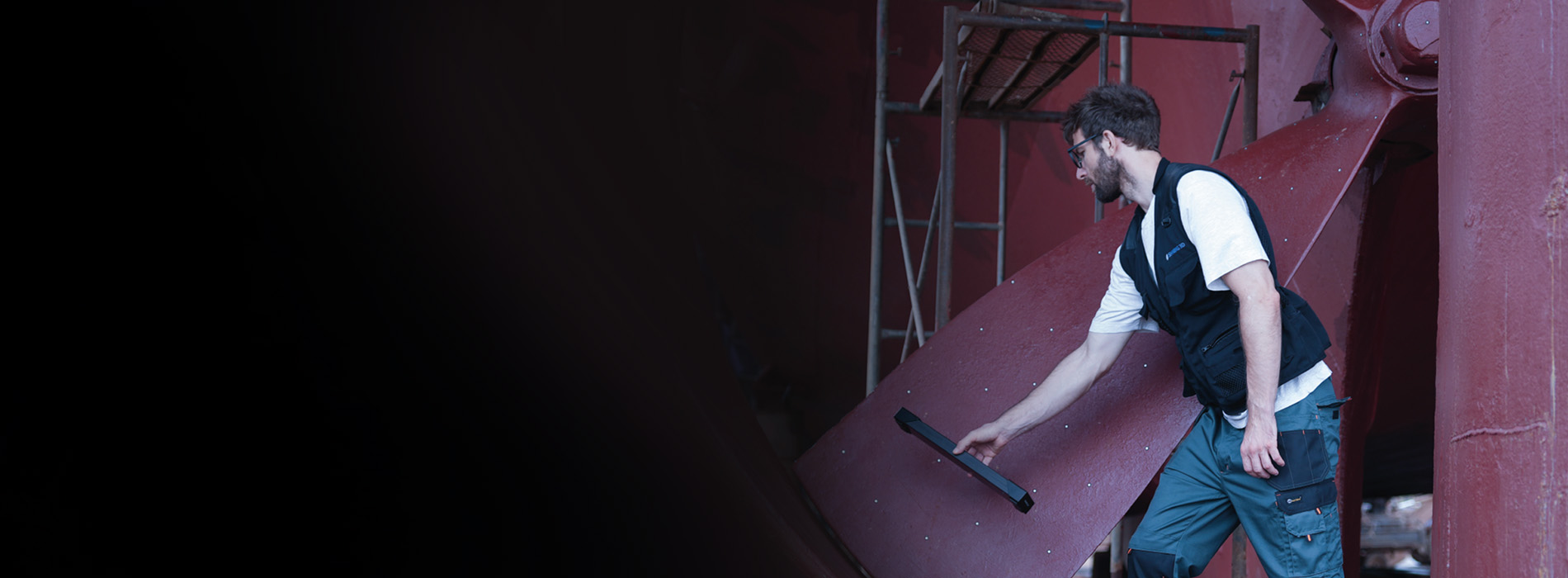

Video fotogrammetria brevettata (VPG) di SHINING 3D con barre di scala
Come funziona la Video Fotogrammetria Integrata (VPG) di Shining 3D nei sistemi metrologici
Per ottenere dati di scansione 3D accurati con uno scanner metrologico portatile, la tecnologia di Video Fotogrammetria Integrata (VPG) brevettata da Shining 3D consente di semplificare drasticamente la preparazione dell’ambiente di lavoro, eliminando la necessità di target codificati.

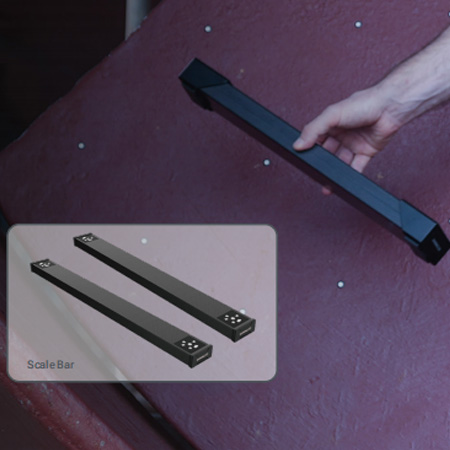

Acquisizione precisa tramite barre di scala calibrate
Nella modalità fotogrammetrica, il sistema rileva barre di scala appositamente posizionate attorno all’oggetto, inquadrandole da più angolazioni per generare una mesh tridimensionale ad alta fedeltà. Il software utilizza i marker e le scale per ottimizzare la precisione volumetrica, anche su oggetti di grandi dimensioni.
Esempio pratico: FreeScan UE Pro2 con VPG integrata
Il modello FreeScan UE Pro2, distribuito da V-GER in Italia, è dotato di video fotogrammetria integrata. Questo scanner 3D portatile consente di acquisire oggetti industriali in modo rapido, senza target, garantendo una precisione metrologica fino a 0,02 + 0,015 mm/m in modalità VPG.
Guarda il video per scoprire il processo completo e la semplicità di utilizzo.
Vantaggi della Video Fotogrammetria Integrata (VPG) brevettata da Shining 3D
Come partner ufficiale Shining 3D in Italia, V-GER offre soluzioni di scansione 3D avanzate dotate di video fotogrammetria integrata brevettata, ideali per la scansione precisa e veloce di oggetti di grandi dimensioni, senza necessità di target codificati.
Controllo accurato dei dati 3D su larga scala
La Video Fotogrammetria Integrata brevettata consente un controllo globale dell’accuratezza, grazie a un design compatto che si adatta facilmente a forme complesse e volumi importanti. La tecnologia migliora la qualità dei dati 3D su pezzi industriali di grandi dimensioni, ottimizzando il processo di digitalizzazione metrologica.
Scansione continua e intuitiva
Il sistema acquisisce immagini in modalità video continua a 360°, eliminando i limiti delle foto fisse da angolazioni predefinite. La procedura è semplice, stabile e veloce, adatta anche a operatori non esperti, garantendo risultati affidabili e ripetibili.
Streaming video in tempo reale
La visualizzazione in tempo reale consente di monitorare l’intero processo di scansione 3D direttamente da interfaccia video. Gli operatori possono verificare subito eventuali zone non acquisite e correggerle al volo, assicurando la completezza e l’accuratezza dimensionale del modello 3D.
Massima flessibilità operativa, anche in ambienti complessi
La tecnologia si distingue per l’elevata adattabilità ambientale: è possibile eseguire la scansione 3D senza target anche su componenti pesanti o difficili da spostare, direttamente in officina o in ambienti produttivi, riducendo tempi e costi operativi.
CONCLUSIONE
La tecnologia di scansione 3D ad alta precisione di SHINING 3D, integrata con il sistema brevettato di fotogrammetria video (VPG), rappresenta una soluzione metrologica ottica avanzata, pensata per rispondere alle esigenze della produzione industriale. Modelli come FreeScan UE Pro2, FreeScan Trio, FreeScan Trak ProW e FreeScan Trak Nova permettono un controllo qualità accurato in ogni fase del ciclo produttivo.
Grazie a questi scanner 3D metrologici, le aziende possono accelerare lo sviluppo dei prodotti, ottimizzare l’efficienza produttiva e migliorare la qualità finale, ottenendo processi più snelli, precisi e tracciabili. Una tecnologia progettata per portare la scansione ottica industriale a un nuovo livello di performance, in linea con gli standard dell’Industria 4.0.
