Freescan Combo+ Wireless
Scanner 3D wireless per la metrologia industriale
Il FreeScan Combo+ Wireless rappresenta l’evoluzione della famiglia Combo, combinando maggiore libertà operativa, prestazioni elevate e flessibilità di scansione. La connettività Wi-Fi 7, le 93 linee laser e la VPG integrata rendono il sistema adatto a scansione 3D, controllo qualità e reverse engineering in ambito industriale.
- Wi-Fi 7 per lavorare senza cavi
- 93 linee laser per acquisizioni più rapide
- VPG integrata per la scansione di grandi componenti
- Accuratezza verificata secondo ISO 10360
- Laser blu e infrarosso
Connessione wireless e
trasmissione dati affidabile
FreeScan Combo+ Wireless, con Wi-Fi 7 e tecnologia avanzata anti-interferenza, garantisce una trasmissione dei dati rapida e stabile anche in ambienti produttivi, spazi ristretti e applicazioni outdoor.

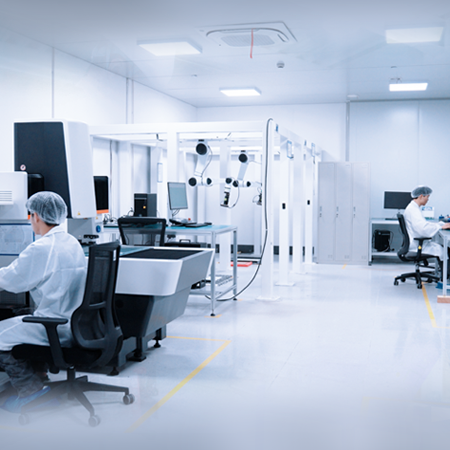

Accuratezza certificata e tracciabile
La calibrazione di ogni FreeScan Combo+ Wireless viene eseguita presso lo SHINING 3D Accuracy Lab, laboratorio accreditato secondo ISO/IEC 17025.
Le prestazioni di misura sono verificate secondo lo standard internazionale ISO 10360, per garantire risultati metrologici affidabili e tracciabili.

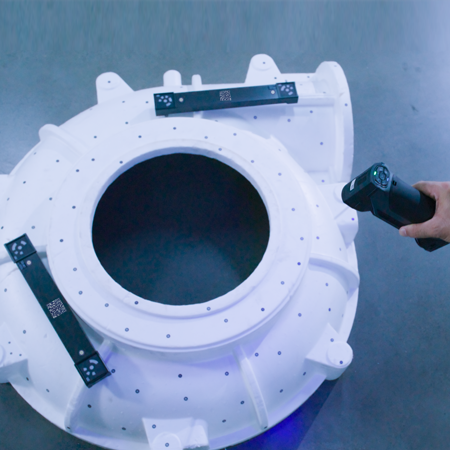

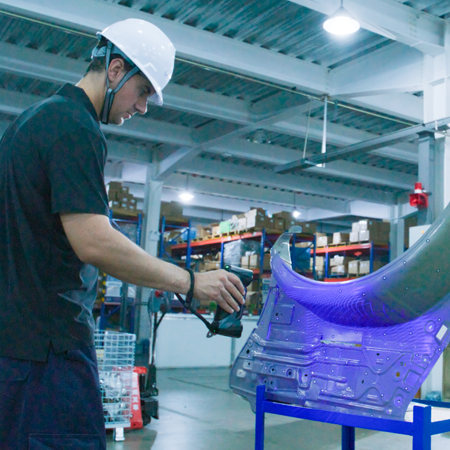

Fotogrammetria VPG integrata
La Video Photogrammetry (VPG) brevettata e integrata ottimizza continuamente la posizione spaziale dei marker durante la scansione, riducendo gli errori cumulativi e mantenendo un’elevata accuratezza volumetrica, anche nella misurazione di componenti di grandi dimensioni.
- Ideale per la misurazione di componenti di grandi dimensioni
- Accuratezza volumetrica fino a 0,02 mm + 0,015 mm/m
- Riduzione dell’errore cumulativo

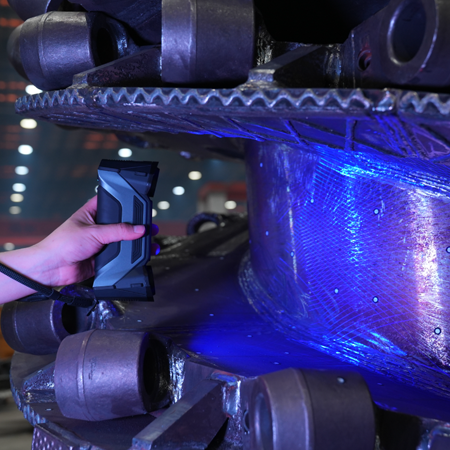

Più velocità, maggiore produttività
Le modalità di scansione sono state ottimizzate per aumentare la produttività. La modalità ad alta velocità utilizza 93 linee laser blu per acquisire rapidamente superfici estese, mentre la modalità di dettaglio utilizza 25 linee laser parallele per rilevare anche le geometrie più complesse.
Con una frequenza di acquisizione fino a 180 FPS, è possibile raccogliere i dati più rapidamente, mantenendo elevata la qualità della scansione.

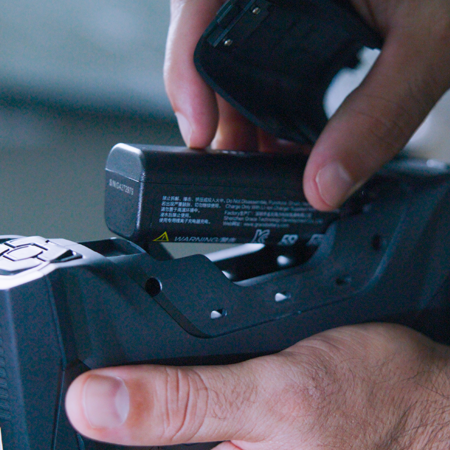

Lunga autonomia, meno interruzioni
Il FreeScan Combo+ Wireless viene fornito con 3 batterie ricaricabili, ciascuna con un’autonomia fino a 2 ore di scansione continua.
La base di ricarica rapida permette di ricaricare due batterie mentre la terza è in uso, riducendo al minimo le interruzioni durante le attività di ispezione più lunghe.

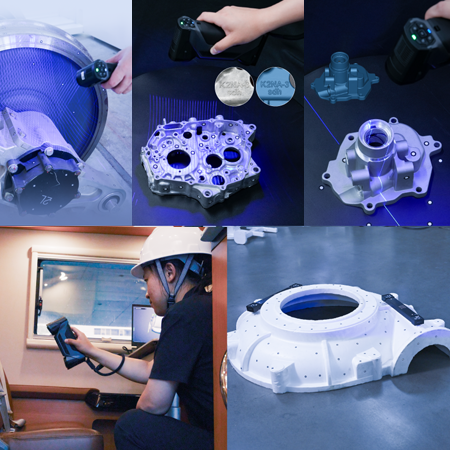

Modalità di scansione versatili
Diverse modalità di acquisizione permettono di adattare la scansione alle caratteristiche del componente e al livello di dettaglio richiesto.
- Scansione ad alta velocità: 93 linee laser per acquisire rapidamente superfici estese
- Scansione di dettaglio: 25 linee laser parallele per rilevare geometrie complesse
- Scansione di cavità profonde: una singola linea laser per raggiungere zone profonde
- Scansione rapida a infrarossi: acquisizione veloce senza marker
- Scansione VPG: ottimizzata per l’accuratezza globale nella misurazione di componenti di grandi dimensioni

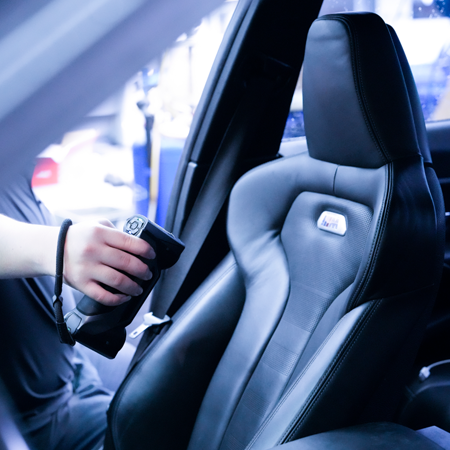

Compatto e leggero
Con un peso di soli 550 g, il FreeScan Combo+ Wireless combina un design compatto ed ergonomico con la praticità necessaria per lavorare a lungo durante le attività di scansione 3D.
L’angolazione ottimizzata delle fotocamere facilita l’acquisizione anche in spazi stretti e geometrie complesse, permettendo di rilevare rapidamente i dati lungo giunzioni e zone difficili da raggiungere.
Scansione a infrarossi senza marker
La modalità di scansione a infrarossi riduce la necessità di applicare marker sulla superficie, semplificando la preparazione del componente. È particolarmente indicata per componenti di medie dimensioni e consente di acquisire rapidamente la geometria per attività di reverse engineering e applicazioni industriali.

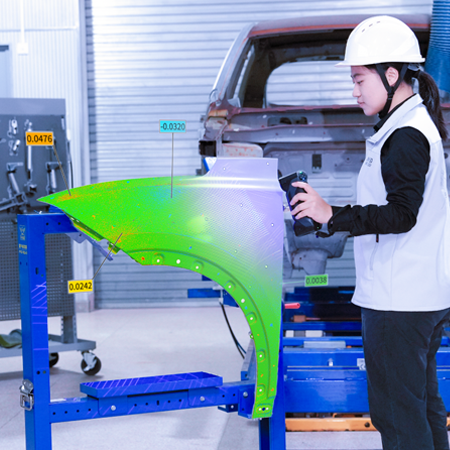

Workflow pronto per l’ispezione
Con un solo clic, i dati acquisiti possono essere trasferiti direttamente in SHINING3D Inspect per eseguire controlli dimensionali, analisi GD&T, mappe cromatiche e report automatici, creando un flusso di lavoro continuo dall’acquisizione dei dati al controllo qualità.
Shining 3D Kit Marker Serie FreeScan
Sfere magnetiche per un’impostazione rapida e un facile posizionamento, perfette per gli scanner 3D laser portatili con flussi di lavoro di scansione fluidi.
Vuoi approfondire FreeScan Combo wireless?
Scopri come FreeScan Combo Wireless supporta le tue applicazioni di metrologia 3D.
V-GER è partner SHINING 3D in Italia. Disponibile anche per demo e su MePA per gli acquisti della Pubblica Amministrazione.
settori di applicazione
REVERSE ENGINEERING
Ricostruire un progetto CAD da una scansione 3D accurata per applicazioni industriali e per la manifattura
METROLOGIA
Misurare e verificare la conformità di un prodotto alle specifiche tramite confronto tra scansione 3D e progetto CAD
PROTOTIPAZIONE RAPIDA
Realizzare un prototipo in manifattura additiva da un modello di scansione 3D
software
Il software FreeScan gestisce scansione, allineamento e visualizzazione dei dati 3D in tempo reale, con strumenti per controllo qualità, risoluzione intelligente ed esportazione dei dati.

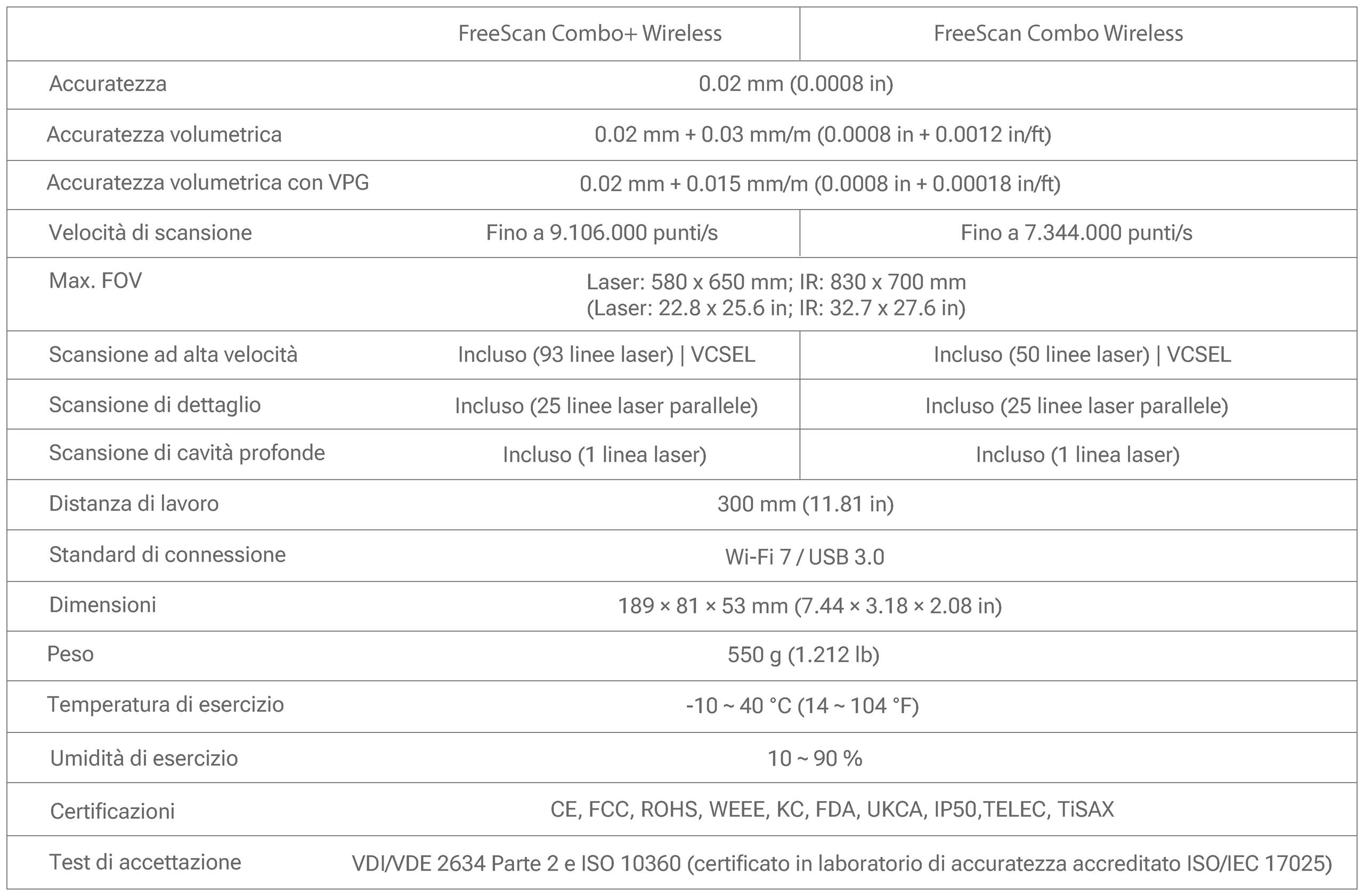

Specifiche tecniche
