OVERVIEW

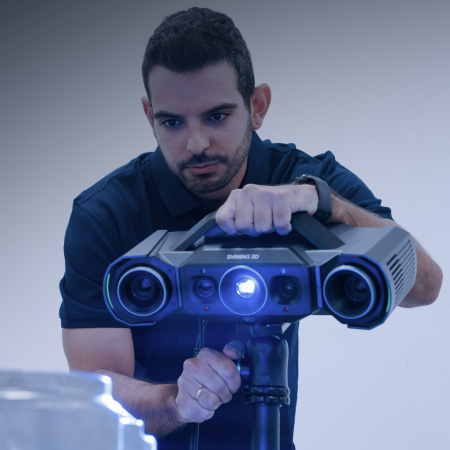

Dotato di 4 fotocamere da 12,3 MP, OptimScan Q12 cattura con estrema precisione anche i più piccoli dettagli sulla superficie degli oggetti.
Grazie a un hardware potente e a sofisticati algoritmi di ricostruzione 3D, garantisce un’accuratezza fino a 0,005 mm e un’eccellente ripetibilità.
- Esposizione multipla per superfici complesse
- 4 fotocamere da 12,3 megapixel
- Doppia area di scansione
- Tecnologia Monocular-Stereo Fusion (MSF)
Affidabilità e Prestazioni Elevate
L’OptimScan Q12, dotato di 4 fotocamere da 12,3 megapixel, cattura con precisione i dettagli geometrici sulla superficie degli oggetti. Grazie a potenti moduli hardware e algoritmi avanzati di ricostruzione 3D, offre un’accuratezza impressionante fino a 0,005 mm, garantendo una ripetibilità stabile e affidabile per ispezioni metrologiche di alta precisione.
Gamma di Scansione Doppia, Facile da Usare
L’OptimScan Q12 è dotato di due gamme di scansione, facilmente selezionabili con un semplice clic, eliminando la necessità di regolazioni manuali di apertura e lunghezza focale.
- Gamma grande: 430 × 300 mm
- Gamma piccola: 160 × 110 mm
I dati scansionati provenienti da diverse gamme possono essere integrati senza soluzione di continuità nel software, garantendo al contempo efficienza e dettaglio.

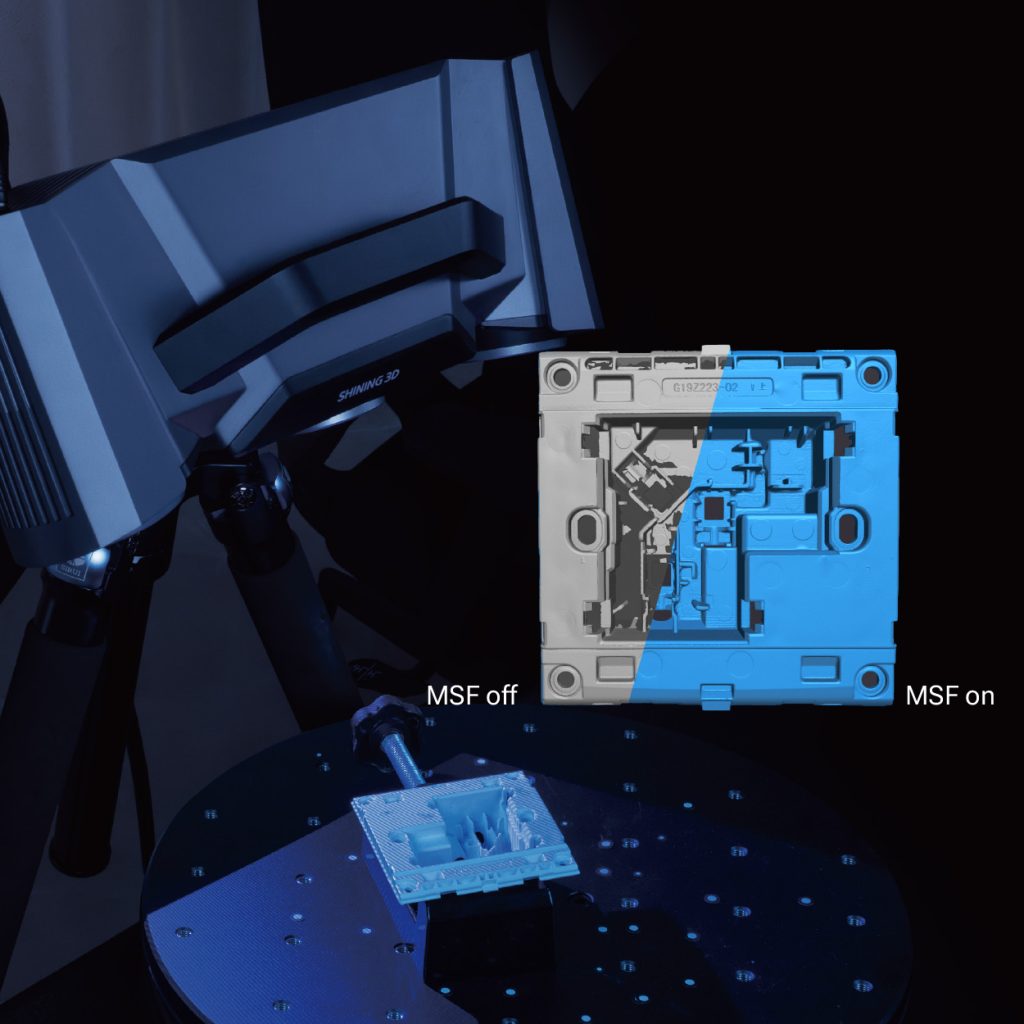

Fusione Monoculare-Stereo (MSF)
La funzione di fusione monoculare-stereo consente di ampliare efficacemente la copertura dei dati e migliorare l’integrità dei dati scansionati, come nel caso delle comuni curve e giunzioni delle parti industriali.
Esposizione Multipla, Scansione Ultra Rapida
Dotato di un modulo di calcolo dual-chip integrato, l’OptimScan Q12 garantisce acquisizione delle immagini e elaborazione dei dati estremamente veloci. Ogni scatto richiede meno di un secondo, con una capacità di acquisizione fino a 12 milioni di punti con altissima precisione.
Per ottimizzare ulteriormente il flusso di lavoro, il Q12 offre diverse modalità di esposizione, inclusa l’esposizione automatica intelligente, riducendo drasticamente i tempi di scansione e assicurando risultati ottimali anche su superfici complesse o variabili.

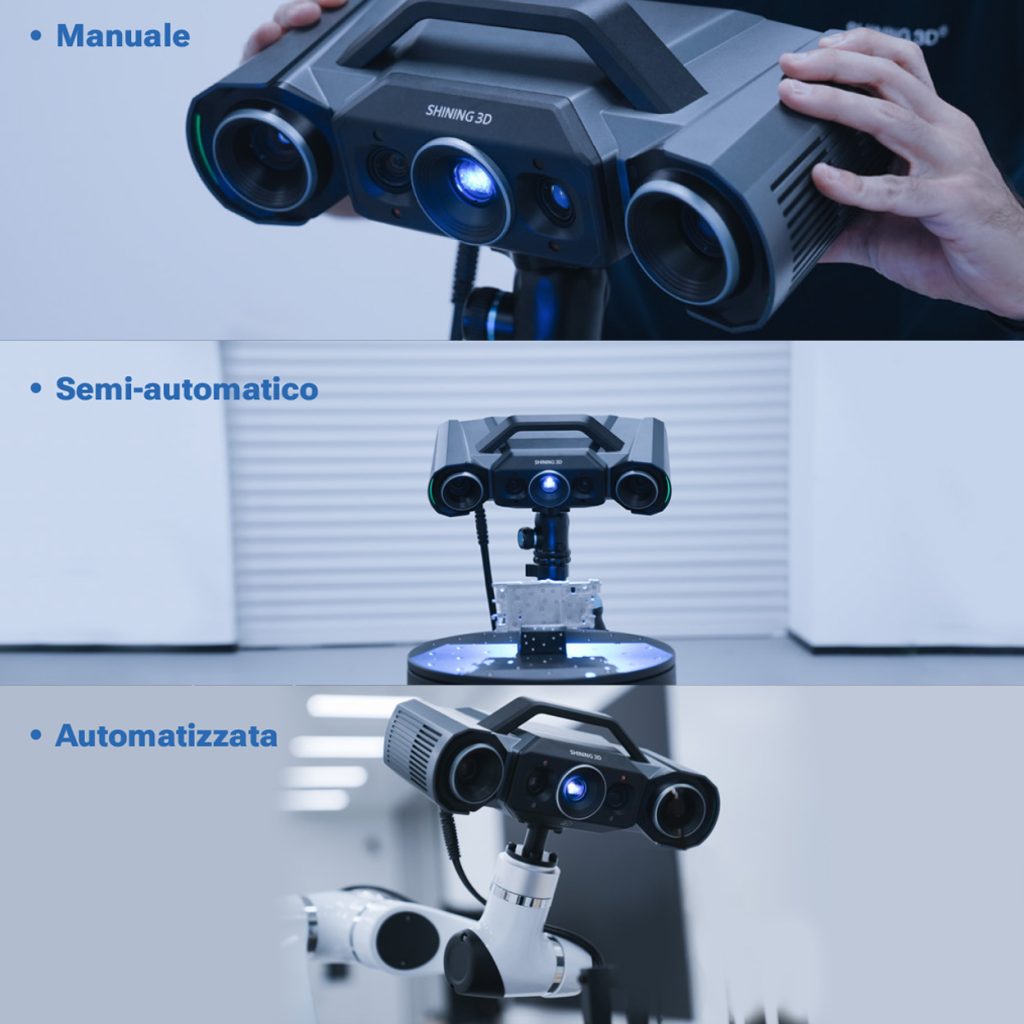

Versatile e Altamente Adattabile
L’OptimScan Q12 è compatto, leggero e facilmente trasportabile, perfetto per scansioni manuali versatili e immediate. In modalità semi-automatica, può essere utilizzato con treppiede fisso e tavola rotante automatica (fino a 20 kg di carico), migliorando l’efficienza e la ripetibilità del processo.

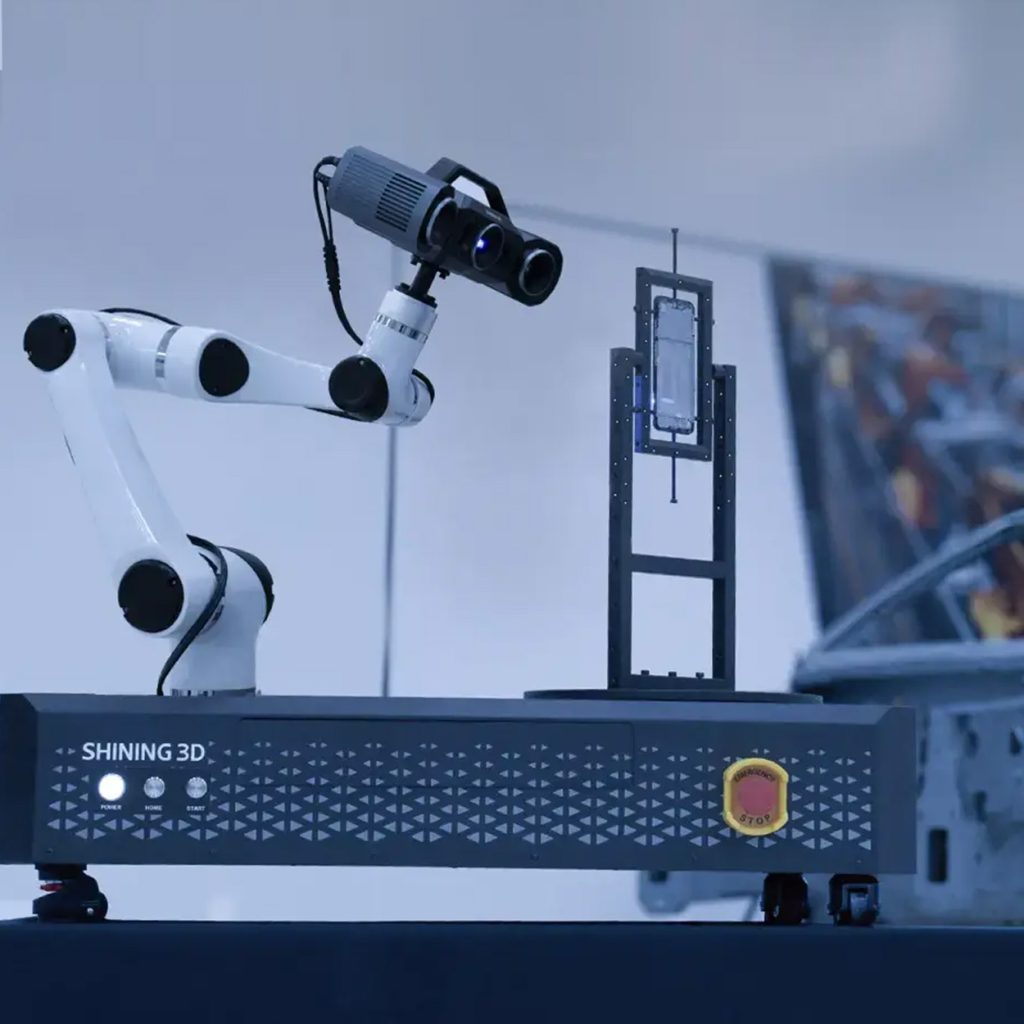

Per applicazioni completamente automatizzate, il Q12 si integra con sistemi robotici, garantendo ispezioni precise, affidabili e ripetitive, ideali per ambienti produttivi ad alta intensità.
Soluzione di Ispezione Automatizzata
L’OptimScan Q12 si integra perfettamente con sistemi intelligenti di ispezione 3D, permettendo un flusso di lavoro completamente automatizzato: dalla scansione alla generazione del report finale.
Workflow operativo:
- Configurazione del percorso robotico
- Scansione 3D automatizzata
- Analisi automatica dei dati
- Generazione automatica del report
Vuoi sapere di più su OptimScan q12?
V-GER è distributore ufficiale in Italia per l’esclusivo scanner 3D a luce blu per metrologia OptimScan Q12, per il quale fornisce anche assistenza e formazione.
Gli scanner 3D distribuiti da V-GER, utilizzati anche da istituti di ricerca pubblici, sono presenti anche sul portale MePA, poichè V-GER è un ente accreditato.
Contattaci per maggiori informazioni e per prenotare una dimostrazione gratuita degli scanner 3D.
settori di applicazione
INDUSTRIA
Reverse Engineering
Controlli Dimensionali
Prototipazione
Ispezione
Modellazione 3D
MANIFATTURA
Controllo dimensionale
Modellazione 3D
Ispezione
CONTROLLI IN CANTIERE
Ispezione
Analisi dimensionale
Certificazione di qualità
software
Il software di scansione OptimScan Q12 è la piattaforma software integrata negli scanner 3D per metrologia di Shining 3D, che permette la scansione 3D, l’allineamento e la visualizzazione dei dati acquisiti in tempo reale, la calibrazione ottica e la eventuale calibrazione di movimentazioni meccaniche.
Durante e alla fine della scansione 3D è possibile effettuare una preliminare elaborazione dei dati 3D per poi esportarli in file di tutti i formati standard, per successive lavorazioni di reverse engineering, ispezione 3D, controllo di qualità, modellazione 3D, ecc.
Specifiche tecniche
| Scanner 3D | OptimScan Q12 | ||
|---|---|---|---|
| Range di scansione | Ampio | Piccolo | |
| Campo visivo | 430 x 300 mm | 160 x 110 mm | |
| Accuratezza | 0.015 mm | 0.005 mm | |
| Distanza punto-punto | 0.16 mm | 0.04 mm | |
| Distanza di Lavoro | 590 mm | 210 mm | |
| Profondità di scansione | 300 mm | 60 mm | |
| Risoluzione | 4 × 12.3MP | ||
| Sorgente luminosa | Blue LED | ||
| Peso | OptimScan Q12: 3,5 kg | ||
| Dimensioni | 366 × 162 × 132 mm | ||
| Certificazioni | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | ||
| Certificato di accuratezza | VDl/VDE 2634 Part2 (Certificato in un laboratorio conforme alla norma ISO17025) | ||
