OVERVIEW

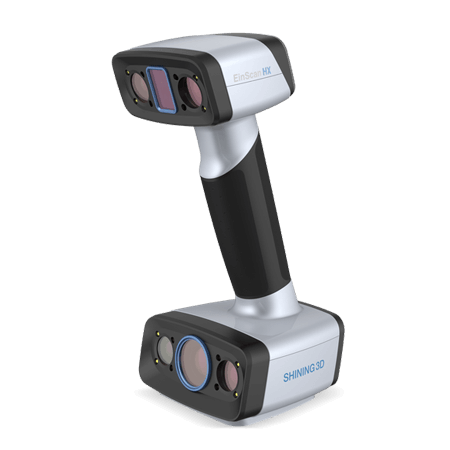

EinScan HX è la nuova frontiera degli scanner 3D portatili ibridi, cioè strumenti che combinano la tecnologia a luce laser e a luce strutturata in un unico dispositivo. Il risultato è uno strumento incredibilmente versatile e senza limitazioni alle applicazioni possibili.
- Tecnologia ibrida a luce blu, LED e LASER
- Adatto a qualsiasi ambiente di lavoro
- Efficace su superfici scure e riflettenti
- Portatile e veloce
- Scansione 3D a colori e in alta risoluzione
Scanner 3D ibridi a luce strutturata e laser: perché scegliere se puoi averli entrambi?
La scansione 3D a luce strutturata e laser sono notoriamente due tecnologie con caratteristiche complementari, adatte a diverse applicazioni.
Se fino ad oggi sei stato indeciso tra scanner 3D laser o a luce strutturata, ora non dovrai più scegliere una o l’altra tecnologia, perché finalmente protrai averle entrambe, grazie agli scanner 3D portatili ibridi, 2 in 1, di Shining 3D.
Gli scanner 3D della serie EinScan H di Shining3D sono la nuova frontiera degli scanner 3D ibridi portatili a luce strutturata che combinano le migliori tecnologie di scansione 3D e diverse sorgenti luminose, per offrirti un’esperienza di scansione 3D mai provata prima.
EinScan HX è il nuovissimo scanner 3D ibrido portatile a luce blu led e laser, 2 in 1. La combinazione della luce strutturata e della scansione laser 3D, a 7 incroci di lame laser, rende questo strumento capace di adattarsi a tutte le applicazioni.
Avrai due scanner 3D in uno, con notevole risparmio economico e semplificazione dei flussi di lavoro.
Effettua scansioni 3D a colori in modalità Rapid Scan e ha delle caratteristiche tecniche molto avanzate: risoluzione fino a 0.05 mm, accuratezza della singola scansione 3D fino a 0.04 mm e accuratezza volumetrica fino a 0.06 mm/m.
La tecnologia ibrida a luce blu, led e laser, rende EinScan HX estremamente versatile e compatibile con oggetti di qualsiasi dimensione e materiale, incontrando le necessità di tutti gli utilizzatori e ampliando notevolmente le possibilità di applicazione.
La scarsa sensibilità alle condizioni di luce ambientale rende questo innovativo scanner 3D portatile molto efficace per la scansione 3D di qualsiasi materiale e anche di superfici scure o riflettenti, che sono normalmente l’ostacolo più grande in una scansione 3D ottica.
EinScan HX: tutto ciò che ti serve per il Reverse Engineering e la Progettazione
EinScan HX è plug and play, è dotato di pulsanti ergonomici e la scansione 3D avviene in tempo reale con un singolo click. Lo scanner 3D portatile permette la ricostruzione a schermo del modello 3D in maniera automatica, proprio mentre l’operatore si muove attorno all’oggetto da acquisire, senza interruzioni e senza operazioni manuali.
EinScan HX utilizza diverse tecnologie di allineamento dei dati di scansione 3D: per geometrie, con markers o target, allineamento ibrido o basato sulle texture, cioè i colori naturali delle superfici da acquisire.
Il campo di vista esteso e le telecamere a elevato frame rate, rendono EinScan HX ancora più veloce. Inoltre, questo scanner 3D portatile ibrido è ultra leggero: pesa solo 710 grammi e ha un design ergonomico, per essere utilizzato da chiunque, in qualsiasi condizione di lavoro.
Shining 3D offre un software di scansione 3D altamente performante, di semplice utilizzo e sempre incluso nel prezzo. I dati acquisiti possono essere esportati sotto forma di mesh o di nuvola di punti nei formati OBJ, STL, ASC, PLY, P3, 3MF.
A seconda dell’offerta in corso, EinScan HX viene venduto all’interno del pacchetto RED bundle (Reverse Engineering Design Bundle), in abbinamento con il software CAD EXModel con modulo di reverse engineering, e il software di modellazione poligonale Geomagic Essentials, che offrono tutte le funzionalità per tutte le attività di progettazione e modellazione 3D.
MODALITÀ DI UTILIZZO
RAPID SCAN
con tecnologia LED a luce blu con una risoluzione fino a 0.25 mm e accuratezza volumetrica fino a 0.05 mm + 0.1 mm/m. In questa modalità l’allineamento dei vari dati 3D può avvenire per geometrie, con markers, in maniera ibrida, cioè sia con target che per geometrie, oppure basandosi sulle texture.
LASER SCAN
con tecnologia laser a 7 incroci di lame laser blu, con una risoluzione fino a 0.05 mm e accuratezza volumetrica fino a 0.04 mm + 0.06 mm/m. In questa modalità l’allineamento dei vari dati 3D può avvenire solo con target o marker.
Vuoi provare EinScan HX?
V-GER è rivenditore autorizzato dello scanner 3D EinScan HX di Shining 3D.
Contattaci subito per richiedere una demo gratuita.
Lo scanner 3D EinScan HX è in vendita anche sul portale MePA dedicato agli acquisti per le scuole, le università e le pubbliche amministrazioni.
settori di applicazione

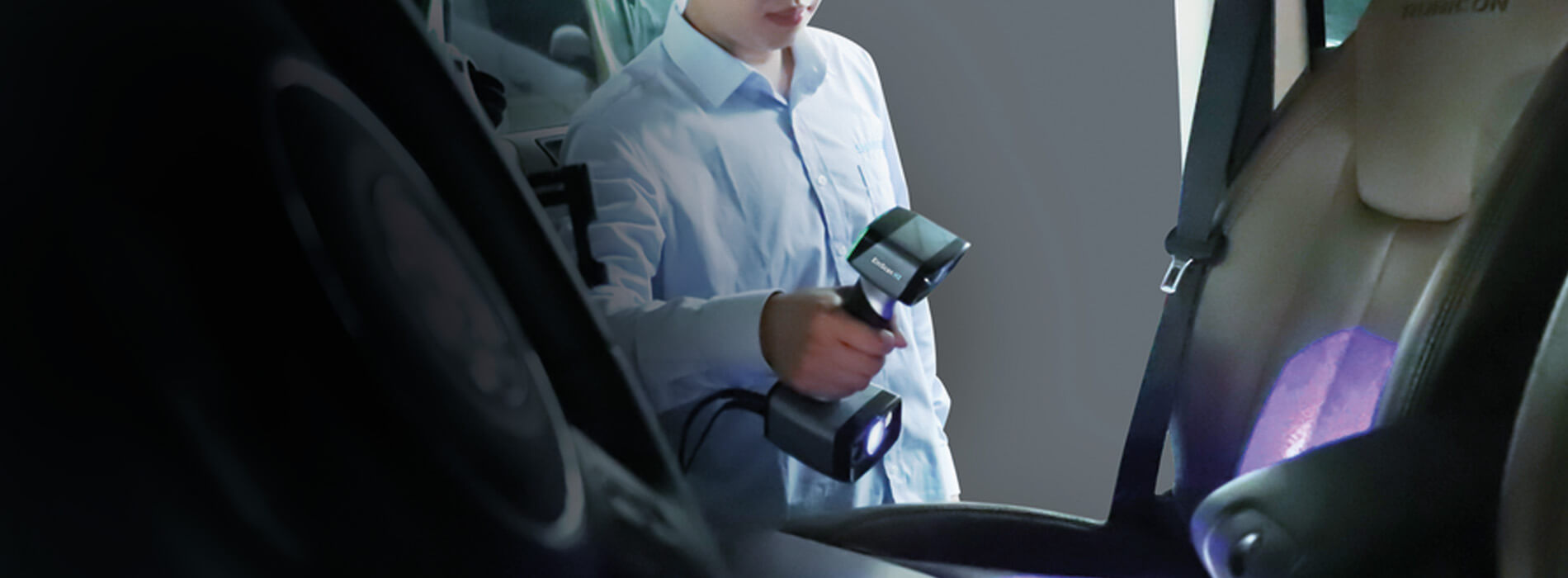

AUTOMOTIVE
Per modellazione 3D di parti di automobili
DESIGN INDUSTRIALE
Per reverse engineering e modellazione di componenti di design
PROGETTAZIONE
Per il reverse engineering di componenti industriali e meccanici
RICERCA E FORMAZIONE
Per simulazione e analisi strutturale
software
Il nuovo software di scansione Exscan di Shining 3D è incluso.
Permette di eseguire e visualizzare in tempo reale la scansione 3D. E’ dotato di strumenti migliorati per la lavorazione dei file e per una calibrazione dello strumento facile e veloce.
Specifiche tecniche
| Modalità di scansione 3D | Rapid Scan | Laser Scan | ||
|---|---|---|---|---|
| Sorgente di luce | LED BLU | LASER BLU (7 incroci di lame laser) | ||
| Sicurezza | Luce LED (sicura per gli occhi) | Classe I (sicura per gli occhi) | ||
| Accuratezza singola scansione | Fino a 0.05 mm | Fino a 0.04 mm | ||
| Accuratezza volumetrica * | 0.05 + 0.1 mm/m | 0.04 + 0.06 mm/m | ||
| Velocità di scansione | 1.200.000 punti/s, 20 FPS | 480.000 punti/s, 20 FPS | ||
| Allineamento | Marker, geometrie, ibrido, texture | Con Marker | ||
| Velocità fotocamera | 55 FPS | |||
| Distanza di lavoro | 470 mm | |||
| Profondità di campo | 200-700 mm | 350-610 mm | ||
| Area di scansione massima | 420 mm x 440 mm | 380 mm x 400 mm | ||
| Risoluzione | 0.25 – 3 mm | 0.05 – 3 mm | ||
| Fotocamera a colori integrata | SI | |||
| Scansione 3D a colori | SI | NO | ||
| Connettività | USB 3.0 | |||
| Formati output | OBJ, STL, ASC, PLY, P3, 3MF | |||
| Dimensioni | 108 mm x 110 mm x 237 mm | |||
| Peso | 710 g | |||
| Certificazioni | CE, FCC, ROHS, WEEE, KC | |||
| Requisiti minimi PC | Sistema Operativo: Win10, 64 bit; Scheda grafica: NVIDIA GTX1080 o superiore; Memoria video: ≥ 4GB; Processore: I7-8700; RAM: ≥ 32 GB | |||
